芯片ina128放大倍数

一、INA128的放大原理

INA128作为精密仪器放大器，其放大倍数由外部电阻RG决定。计算公式为：G = 1 + (50kΩ/RG)。例如当RG=5kΩ时，增益可达11倍。这种设计让用户能通过单个电阻精准控制放大倍数，像调节音量旋钮一样简单。

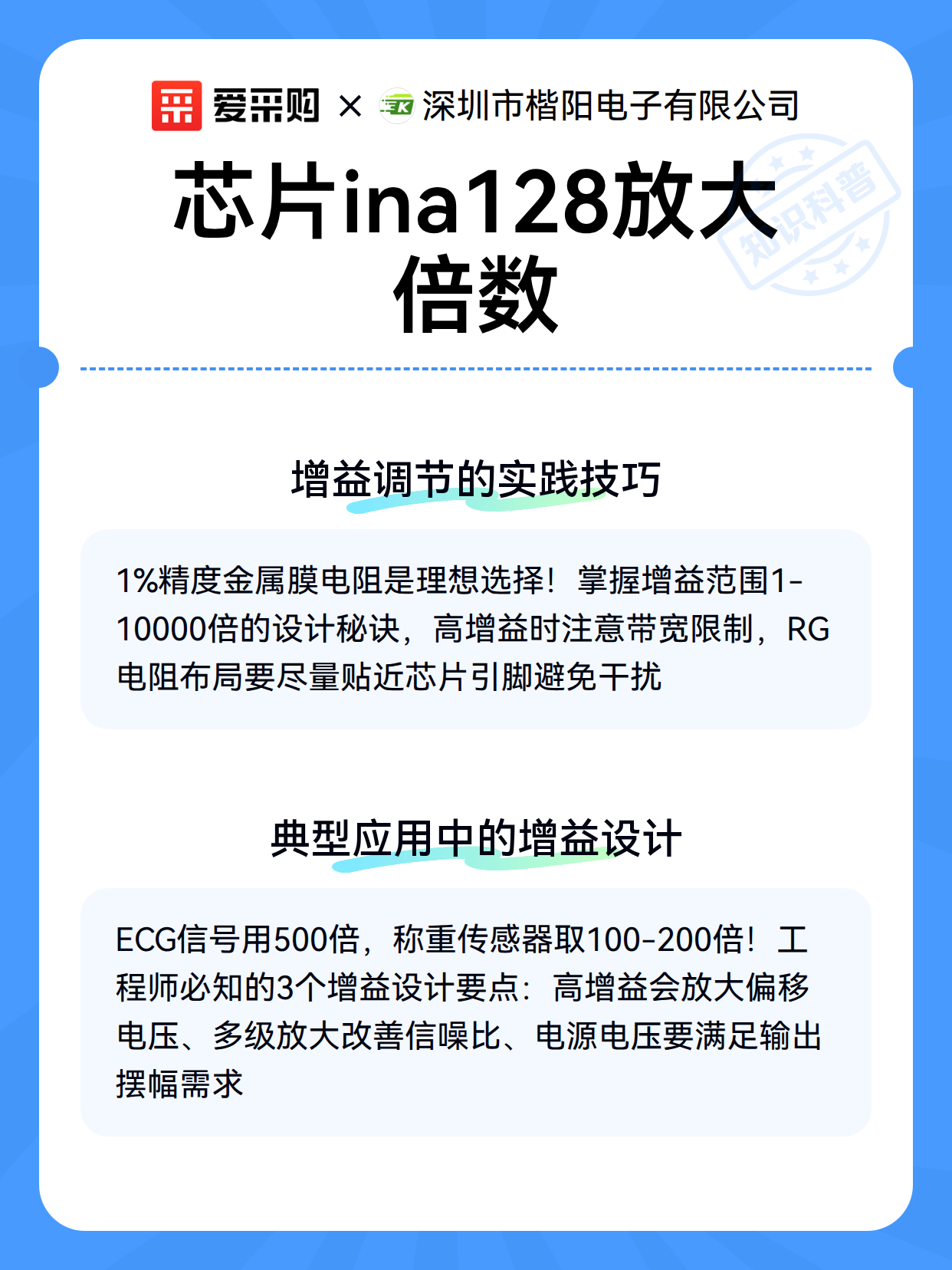

二、增益调节的实践技巧

1. 电阻选择：建议使用精度1%以上的金属膜电阻，温度系数影响小于0.02%/℃

2. 范围限制：有效增益范围1-10000倍，超过100倍时需考虑带宽下降问题

3. 布局要点：RG应尽量靠近芯片引脚，避免长走线引入干扰

三、典型应用中的增益设计

在ECG信号采集（0.5-4mV）时，通常设置500倍增益；而称重传感器（2mV/V）常用100-200倍。需注意：

• 高增益时会放大输入偏移电压

• 多级放大比单级大增益更有利于信噪比

• 电源电压需满足输出摆幅要求
