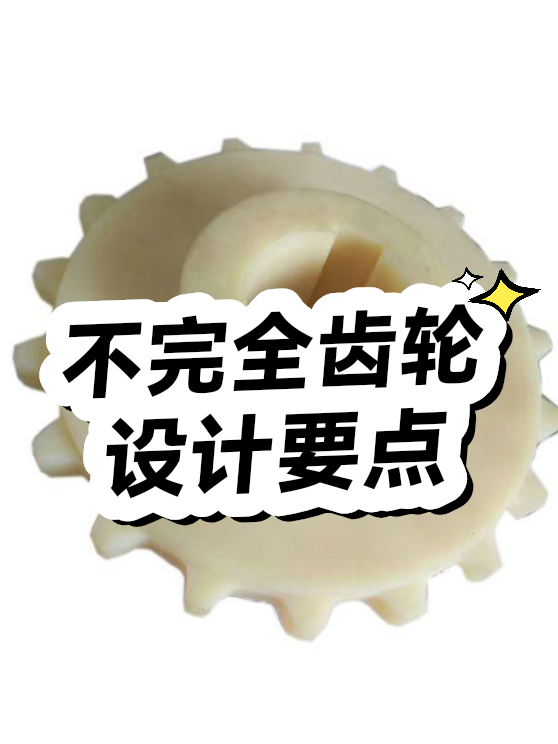

不完全齿轮设计要点

一、不完全齿轮的独特魅力

当标准齿轮被『砍掉』部分齿廓时，就诞生了这种能实现间歇运动的机械精灵。其设计关键在于：

• 运动比计算：主动轮与从动轮齿数比决定停歇时间，比如1:3表示运动1/3周期后停歇2/3周期

• 非工作齿廓处理：切除部位需保留2-3个齿的过渡段，就像滑雪道的缓冲带

• 定位精度控制：停歇阶段依赖锁止弧，其弧度误差应小于0.02mm

二、扇形齿轮的首尾齿魔术

首齿和尾齿就像接力赛的交接棒选手，需要特殊设计：

1. 首齿修形：齿顶削薄0.1-0.3mm，就像给齿轮穿上『软底鞋』，降低啮入冲击

2. 尾齿倒角：30°斜面处理使脱离更顺畅，避免『藕断丝连』的干涉

3. 过渡曲线：采用渐开线-圆弧复合齿形，噪音可降低15dB

三、让机构长寿的秘诀

通过三个维度提升可靠性：

• 材料配对：主动轮用20CrMnTi淬火，从动轮选尼龙复合材料，摩擦系数降低40%

• 润滑设计：在首尾齿位置设置含油槽，像给齿轮装上『小水壶』

• 动态补偿：预留0.05mm偏心量补偿热变形，这个厚度相当于头发丝的1/6
