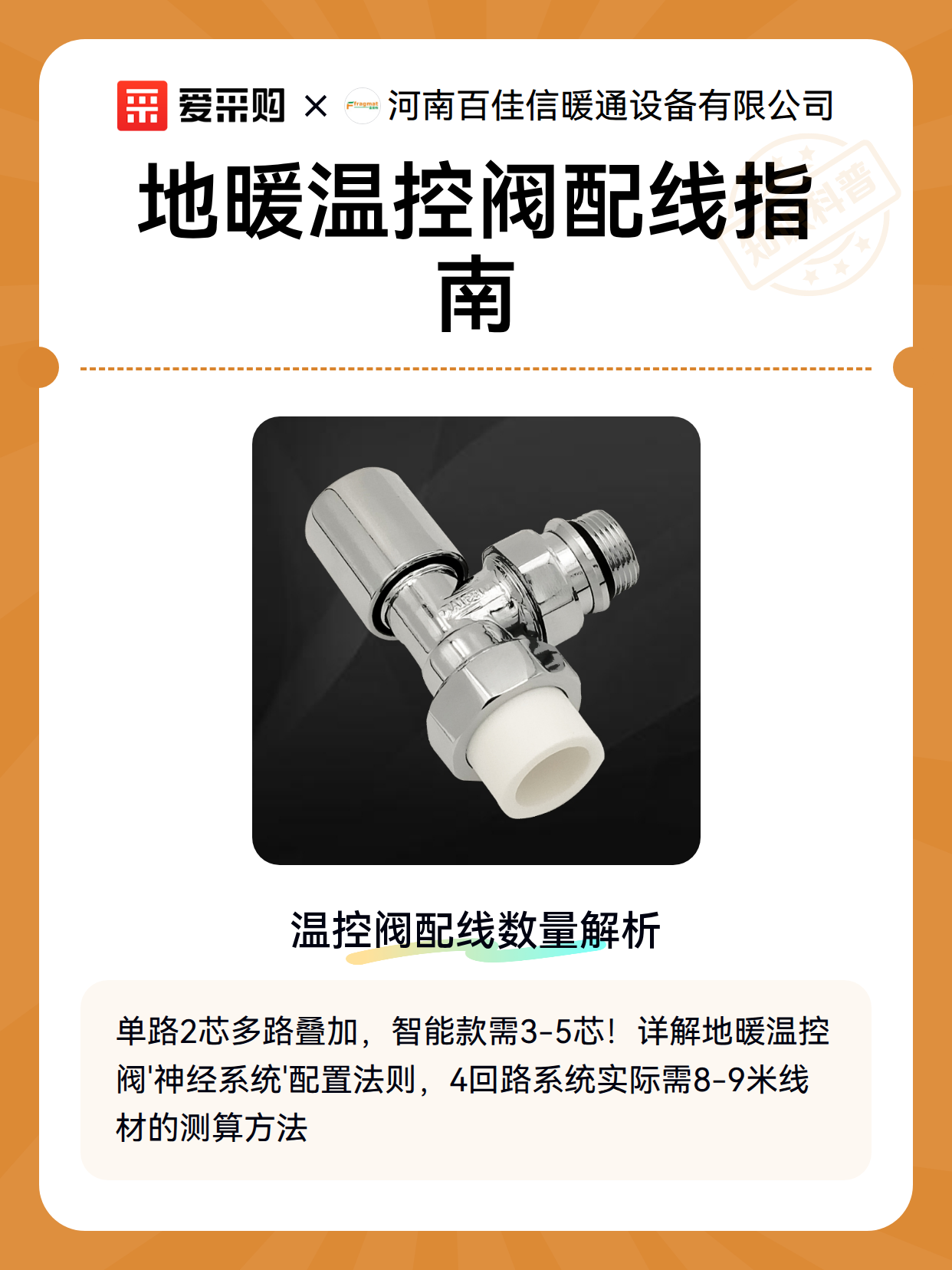

地暖温控阀配线指南

一、温控阀配线数量解析

地暖分水器温控阀的配线数量就像它的'神经系统'，通常由控制需求决定：

• 单路控制：2芯线（火线+信号线）即可满足基本开关功能

• 多路联动：每增加1个温控区需额外1组信号线

• 智能型号：可能需3-5芯线（含通讯总线、反馈线等）

实际用线量=基础线数×回路数+10%冗余，例如4回路普通系统约需8-9米2芯线。

二、线材选择的三大要点

1. 线径匹配：

   • 功率＜50W：0.5mm²足够

   • 功率50-100W：建议0.75mm²

   • 带屏显的型号需单独接地线

2. 材质特性：

   • 铜芯线抗氧化更好

   • 硅胶护套线耐高温表现突出

3. 屏蔽需求：

   与强电并行时建议选用带铝箔屏蔽的型号

三、接线实操步骤

1. 断电操作：关闭地暖系统总电源

2. 线端处理：剥线长度控制在8-10mm

3. 对应接口：

   • 红色线接COM端子

   • 蓝色线接NO端子

   • 黄绿线接地标志端子

4. 测试验证：

   先通检测试信号再通水，观察阀门开闭是否与温控器同步
