除尘器管路如何影响效率

一、管路设计决定气流命运

除尘器的管路就像人体的血管系统，其布局直接影响含尘气流的"血液循环"效率：

• 风速黄金区间：主管道推荐15-20m/s，支管12-15m/s。过高风速加剧磨损，过低则导致粉尘沉积

• 变径法则：每处变径角度应≤30°，突然扩缩会造成10-15%的额外压力损失

• 三通玄机：斜接三通比直角三通阻力降低40%，支管与主管夹角建议30°为佳

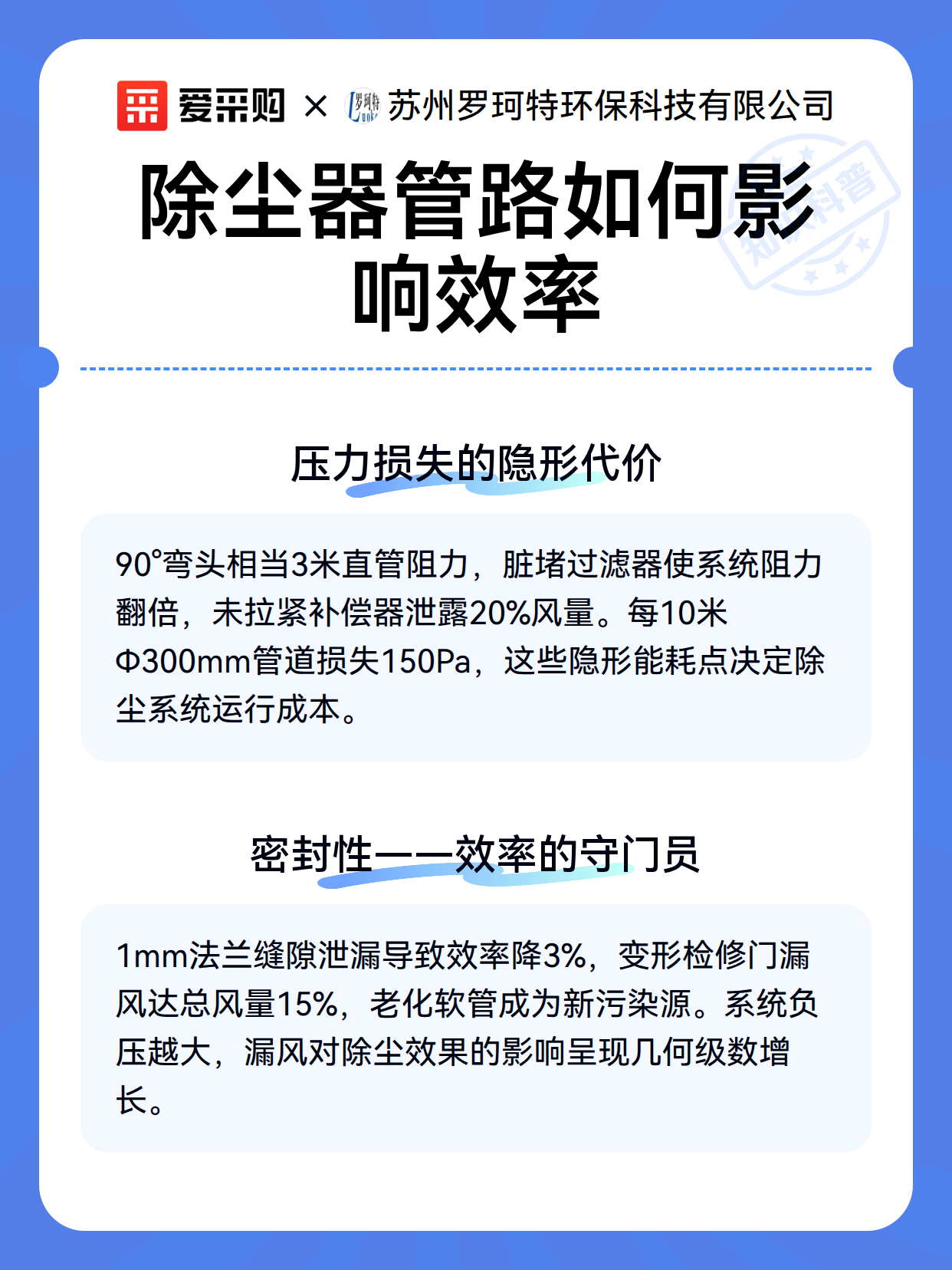

二、压力损失的隐形代价

管路就像给气流设置的"收费站"，每个部件都在消耗风机能量：

1. 直管段：每10米Φ300mm管道损失约150Pa

2. 弯头：90°标准弯头相当于增加3米直管阻力

3. 过滤器：脏堵的管道末端过滤器会使系统阻力翻倍

4. 补偿器：未拉紧的波纹补偿器可能泄露20%风量

三、密封性——效率的守门员

漏风就像沙漏的缺口，再好的除尘器也经不住"跑冒滴漏"：

• 法兰连接：每处未密封法兰缝隙泄漏1mm，整体效率下降3%

• 检修门：变形门框导致的漏风量可达总风量的15%

• 软连接：老化橡胶软管可能成为新的粉尘排放源

• 负压陷阱：系统负压越大，漏风对效率的影响越显著
