水泵控制器接线教程

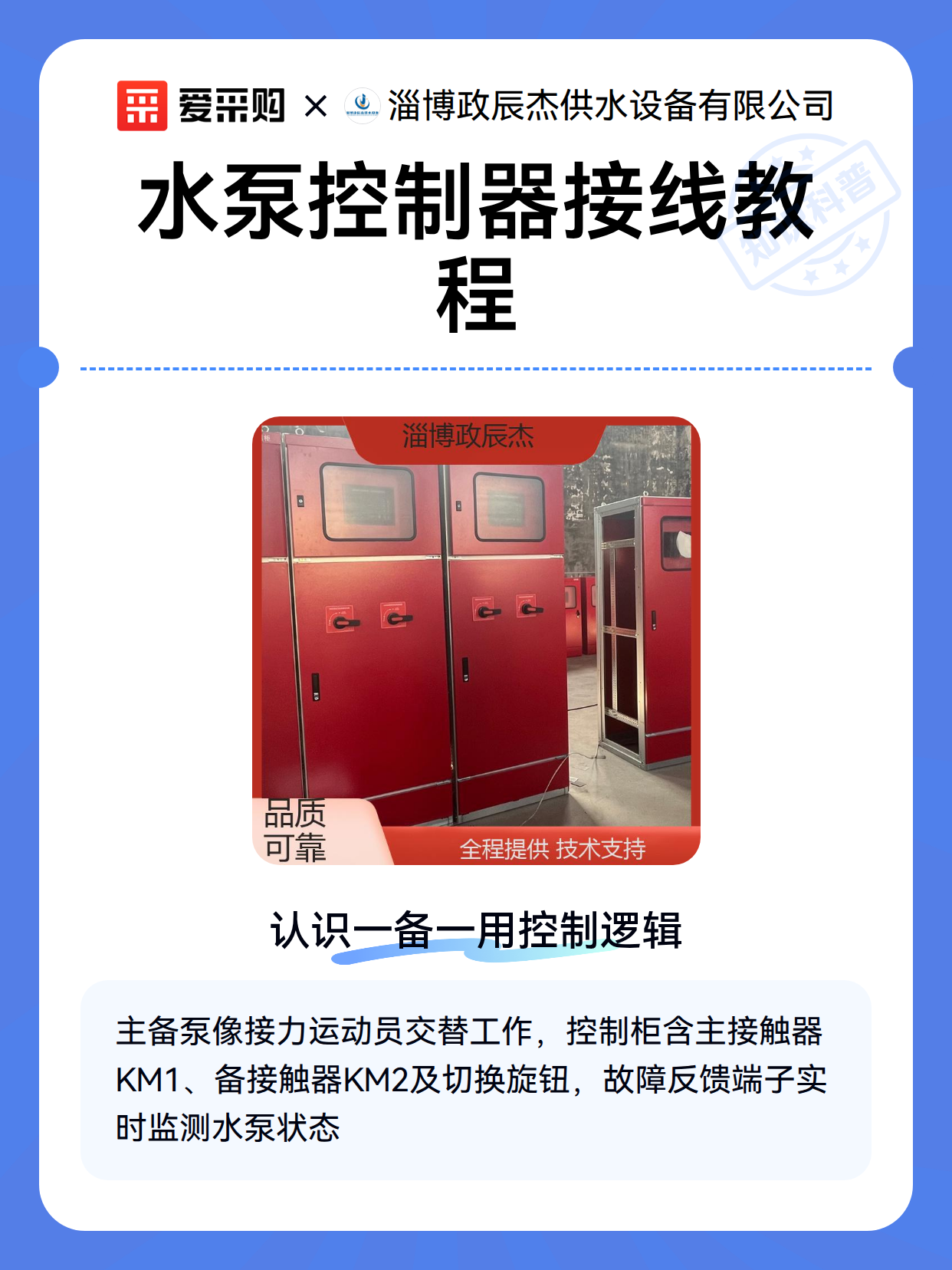

一、认识一备一用控制逻辑

双泵系统就像接力赛跑运动员，主泵工作时备用泵随时待命。控制柜内通常包含：

• 主接触器：标注为KM1，控制主泵启停

• 备接触器：标注为KM2，备用泵专属开关

• 切换旋钮：手动/自动模式选择关键部件

• 故障反馈端子：接收水泵过载、缺相等报警信号

二、接线端子功能图解

打开控制柜就像阅读电路版地图：

1. 电源输入端：L1/L2/L3接三相电，PE线必须接地

2. 水泵输出端：U/V/W对应电机绕组，相序错误会反转

3. 水位信号线：浮球开关常开/常闭触点决定启停条件

4. 互锁接线点：确保KM1和KM2永远不会同时吸合

三、实操注意事项

带电作业时记住这些保命细节：

• 先断开总电源再用验电笔确认

• 备用泵线路要单独穿管，与主泵保持30cm间距

• 所有螺丝必须用扭矩扳手紧固到8N·m

• 完成接线后先点动测试转向再连续运行
