三相四线电表连线法

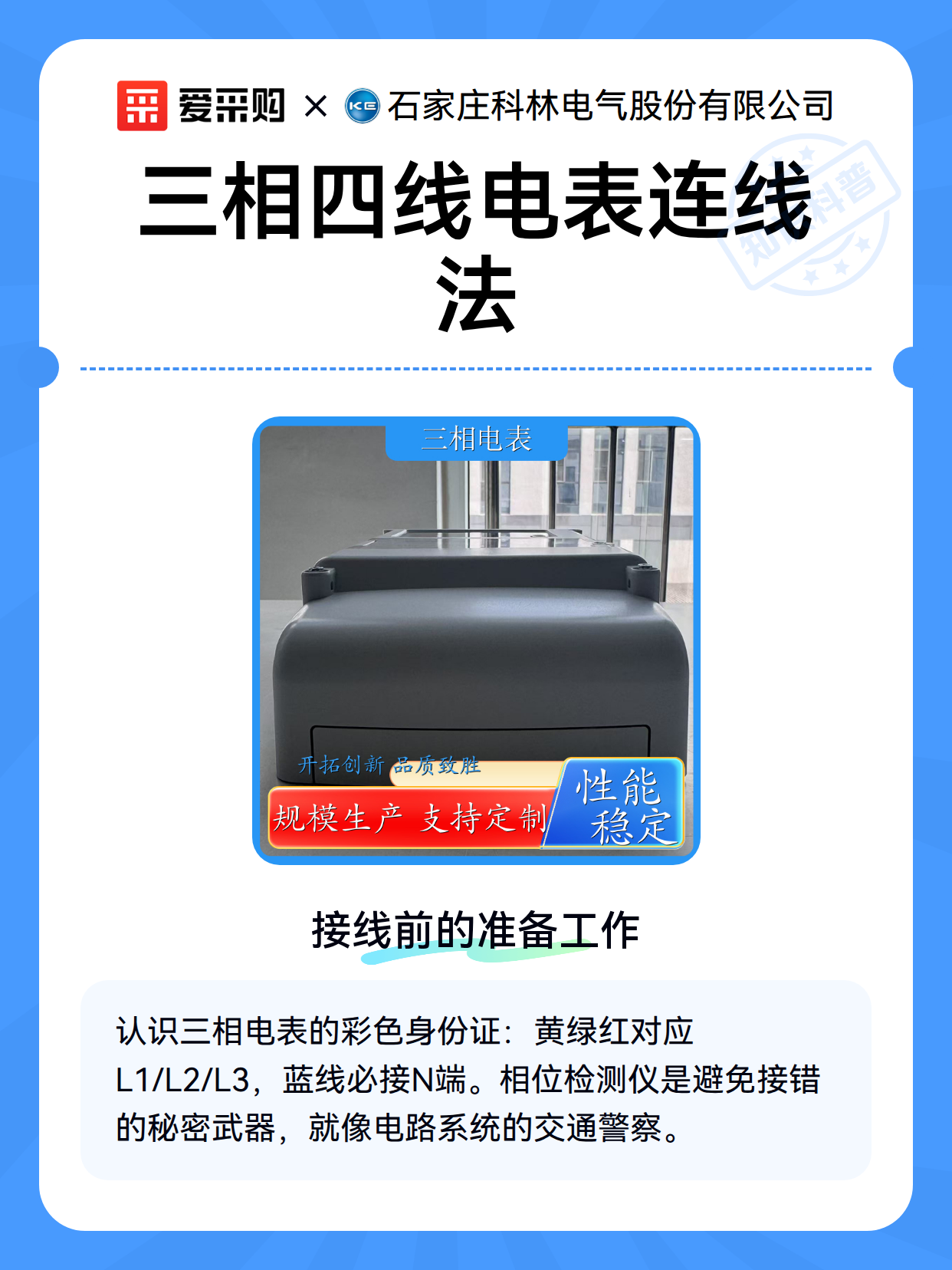

一、接线前的准备工作

安装三相电表就像给乐高积木找对接口，首先要认清每个零件的身份：

• 相线三兄弟：黄(A)、绿(B)、红(C)三色绝缘层对应L1/L2/L3端子

• 零线独行侠：蓝色绝缘层永远连接N端子

• 接地守护者：黄绿双色线单独接入PE端子（若有）

准备一把相位检测仪，它能像交通信号灯一样直观显示相序是否正确。

二、七步接线实操指南

1. 断电确认：用验电笔检测配电箱，确保操作安全

2. 线缆预处理：剥线长度控制在1.2cm，避免铜丝外露

3. 相线接入：按黄→1孔、绿→3孔、红→5孔顺序紧固螺丝

4. 零线定位：蓝色线接入7号端子（多数品牌通用）

5. 二次确认：用力轻拉每根线，检查是否压接牢固

6. 通电测试：合闸后观察脉冲灯闪烁频率是否正常

7. 数据验证：用钳形表测量各相电流平衡度（差异应<15%）

三、常见问题避坑指南

• 相序反接：会导致电机反转，用相序仪可立即发现

• 零线虚接：引起电压异常，表现为照明灯具频繁闪烁

• 端子混淆：某些品牌将N端子设计在右侧，需查看铭牌图示

• 过载风险：16平方毫米线径是40A电表的入门要求

遇到电子屏显示Err-04代码？大概率是电压线误接到电流端子了。
