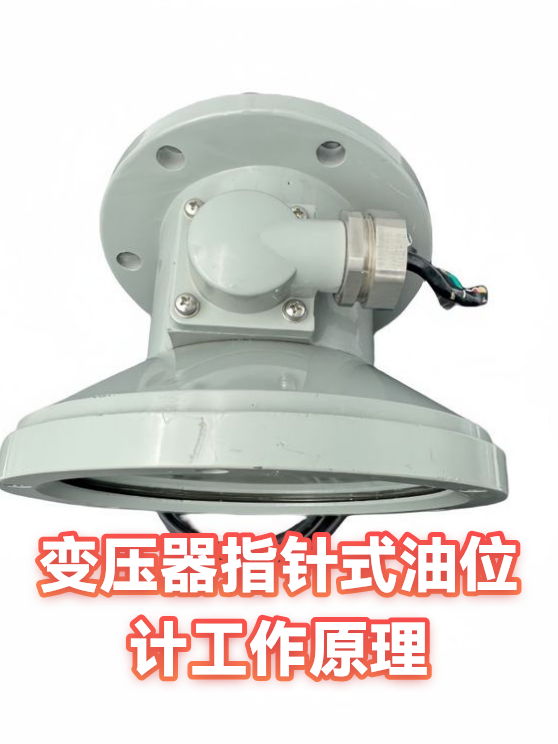

变压器指针式油位计工作原理
·
沈阳智跃电气科技有限公司
沈阳智跃电气，位于辽宁沈阳沈北新区，2018年成立，专营压力释放阀等电气产品，专业权威，经验丰富，技术精湛。
介绍：
本文深入浅出地解析变压器指针式油位计的工作原理，从浮球联动机制到磁耦合传动设计，再到温度补偿功能，帮助读者全面了解这一关键组件的运行逻辑与工程巧思。
一、浮球与磁铁的默契配合
指针式油位计就像变压器油箱里的‘油量侦察兵’，其核心是一对黄金搭档：浮球和永磁体。当油位上升时，浮球随之浮起，带动与之刚性连接的磁铁旋转；油位下降时，浮球在重力作用下回落，这个看似简单的机械运动，实则通过磁耦合无接触地传递到表盘指针，既避免油液污染指示机构，又确保指示稳定。
二、齿轮组的精确翻译官
磁铁的运动需要被‘翻译’成指针的转动角度，这里藏着精妙的减速齿轮组：
一级传动：磁铁带动主齿轮旋转，将小幅位移放大
二级校准：中间齿轮消除啮合间隙，确保指针无抖动
终点限位：末端棘轮防止指针过度偏转，保护机械结构
这种设计使得油位变化1厘米，指针能精确移动3-5度刻度。
三、温度变化的自我修正
聪明的油位计还内置了温度补偿机制：
双金属片调节：油温升高时，补偿片弯曲抵消油膨胀带来的浮球位移
密度校准刻度：针对不同绝缘油密度（如25℃时0.86g/cm³），通过调整扇形齿轮比实现准确指示
防冷凝设计：表盘内填充干燥剂，避免温差产生水雾影响读数
