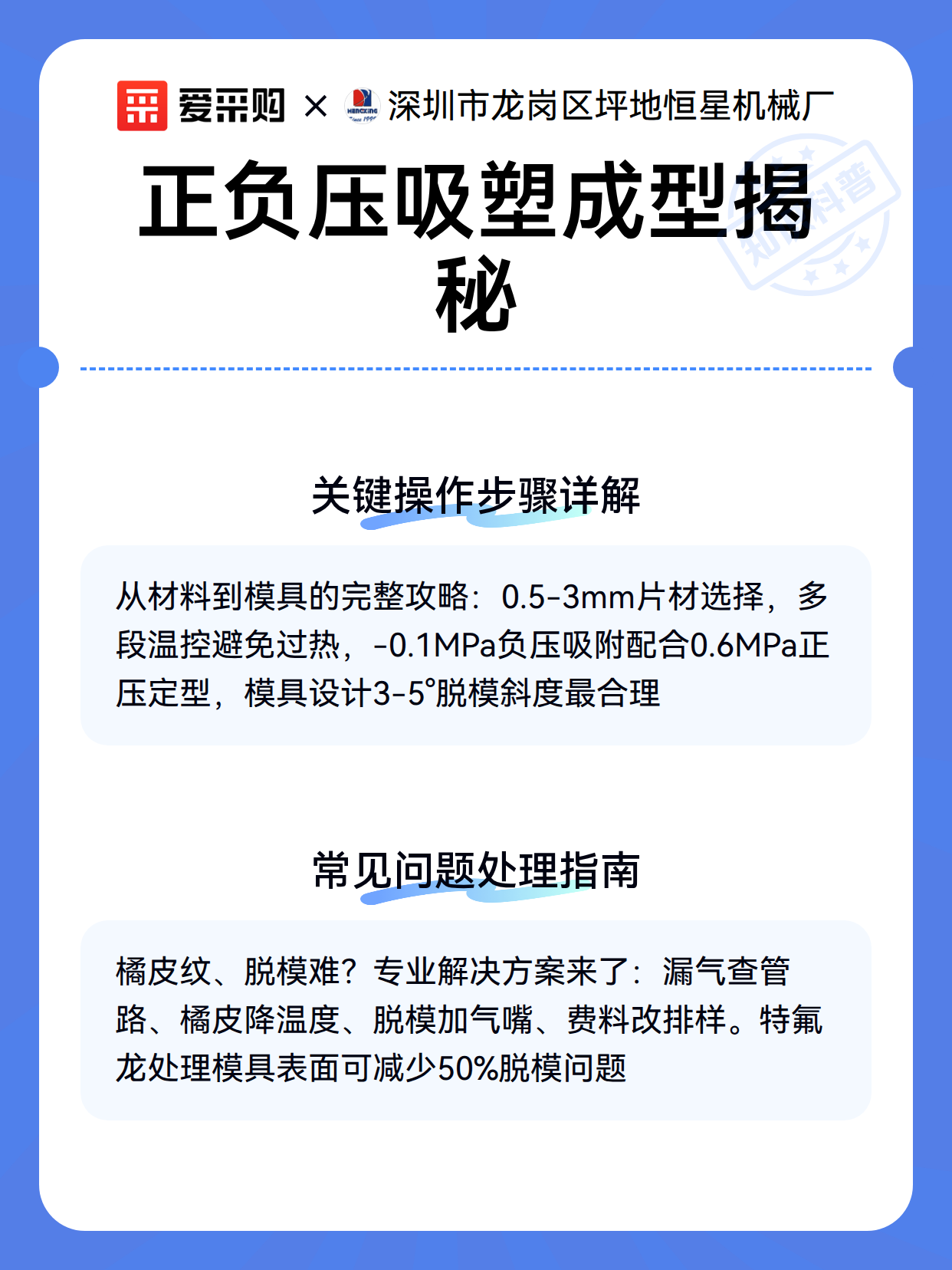

正负压吸塑成型揭秘

一、正负压吸塑成型原理

正负压吸塑机通过气压差实现塑料片材的成型，整个过程就像给塑料片做一场精确的"热瑜伽"：

1. 加热阶段：塑料片材被加热至理想软化温度，通常在120-180℃之间

2. 负压吸附：真空泵在模具下方产生负压，将软化片材吸附至模具表面

3. 正压定型：压缩空气从上方施加正压，确保片材与模具完美贴合

4. 冷却脱模：成型件冷却后，通过气压辅助完成脱模

二、关键操作步骤详解

掌握这些要点能让成型效果更出色：

1. 材料选择：不同厚度（0.5-3.0mm）的PVC、PET、PP片材适用不同产品

2. 温度控制：加热区需分多段控温，避免局部过热或加热不足

3. 气压调节：负压通常在-0.08至-0.1MPa，正压约0.3-0.6MPa

4. 模具设计：合理的脱模斜度（建议3-5°）和排气孔布局至关重要

三、常见问题处理指南

遇到这些问题时不妨试试这些方法：

• 成型不完整：检查真空管路是否泄漏，适当提高加热温度

• 表面橘皮纹：降低加热温度10-15℃，或缩短加热时间

• 脱模困难：增加脱模气嘴数量，模具表面可做特氟龙处理

• 边角料过多：优化排样设计，采用多腔模具提高材料利用率

想了解更多产品的具体功能？爱采购平台上有详细的产品参数和用户评价可以参考。快来看看吧！
