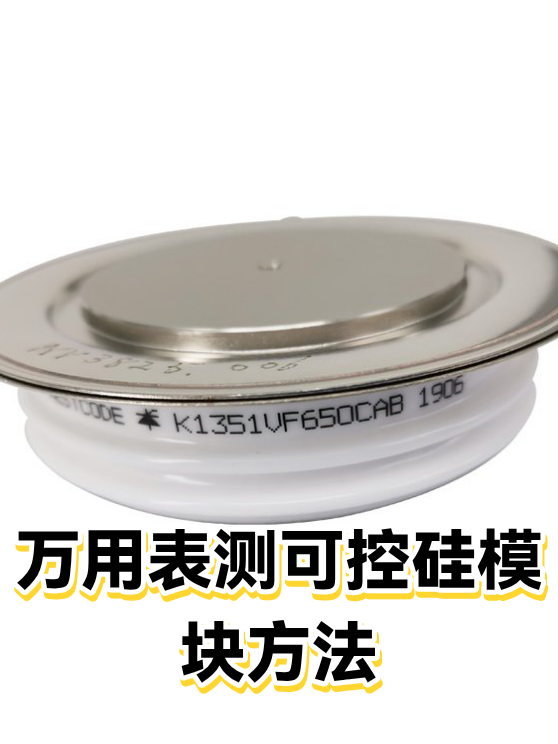

万用表测可控硅模块方法

一、可控硅模块基础检测

用万用表二极管档位快速筛查可控硅模块的物理状态：

1. 阳极-阴极测试：红表笔接阳极(A)，黑表笔接阴极(K)，正常应显示高阻值（OL）；反接时应显示0.6-1.2V导通压降

2. 门极短路检查：测量门极(G)与阴极(K)间电阻，正常值在20-200Ω之间，若接近零则可能内部短路

3. 绝缘测试：用兆欧表检测主端子与散热基板间绝缘电阻，建议值＞1MΩ

二、触发特性动态验证

通过万用表配合外部电源验证可控硅的触发功能：

1. 搭建测试电路：用3-12V直流电源串联1kΩ电阻连接A-K极

2. 触发验证：万用表调至电压档监测A-K间电压，短接G-K极时应观察到电压突降

3. 维持电流测试：缓慢降低电源电压至模块关闭，记录维持电流阈值（典型值5-50mA）

三、典型故障诊断技巧

针对常见异常现象的快速判断方法：

• 无法触发：检查门极回路电阻，若正常但无反应，可能控制极氧化

• 误触发：测量G-K极间漏电流，潮湿环境下易出现误导通

• 半波输出：用交流档检测A-K极双向导通性，若单向导通则内部芯片可能开裂

• 过热损坏：对比同型号正常模块的导通压降，偏差＞0.3V建议更换
