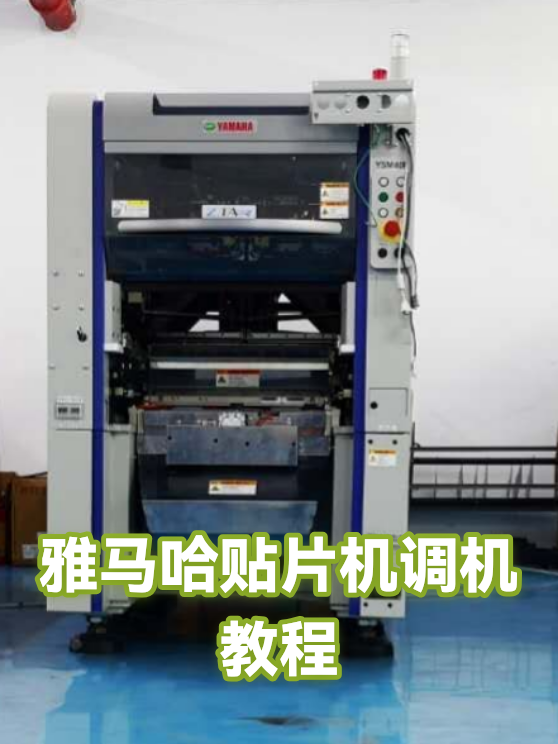

雅马哈贴片机调机教程

一、设备初始化准备

调机前的基础工作决定了后续流程的顺畅度，就像烹饪前的备菜环节。首先确保设备处于水平状态，使用随机附带的水平仪调整脚垫。接着检查气源压力是否稳定在0.5MPa左右，这个数值就像人体的血压指标，过高或过低都会影响设备运行。最后清洁轨道和吸嘴，残留的锡膏或灰尘就像鞋底沾的泥沙，会干扰精密定位。

二、核心参数设置要点

1. 元件识别校准：先用标准校准板调试相机焦距，就像配眼镜要验光一样重要

2. 贴装高度调整：不同厚度PCB需要设置Z轴补偿值，建议每次微调0.05mm

3. 送料器校正：8mm编带料枪需注意进料齿轮咬合度，听到清脆的咔嗒声为佳

4. 贴片速度匹配：0402小元件建议控制在70%速度，QFP器件可提升至85%

三、典型异常处理方案

当设备出现贴偏或抛料时，先观察现象再动手。X/Y轴偏移通常需要重新教学基准点，就像手机定位漂移时重启GPS。频繁抛料可能是吸嘴真空不足，检查电磁阀是否漏气，或者料带粘性过强。遇到元件识别错误，不妨清洁相机镜头并重置光源亮度，就像擦亮眼镜能看得更清楚。
