连接器端子电镀工艺

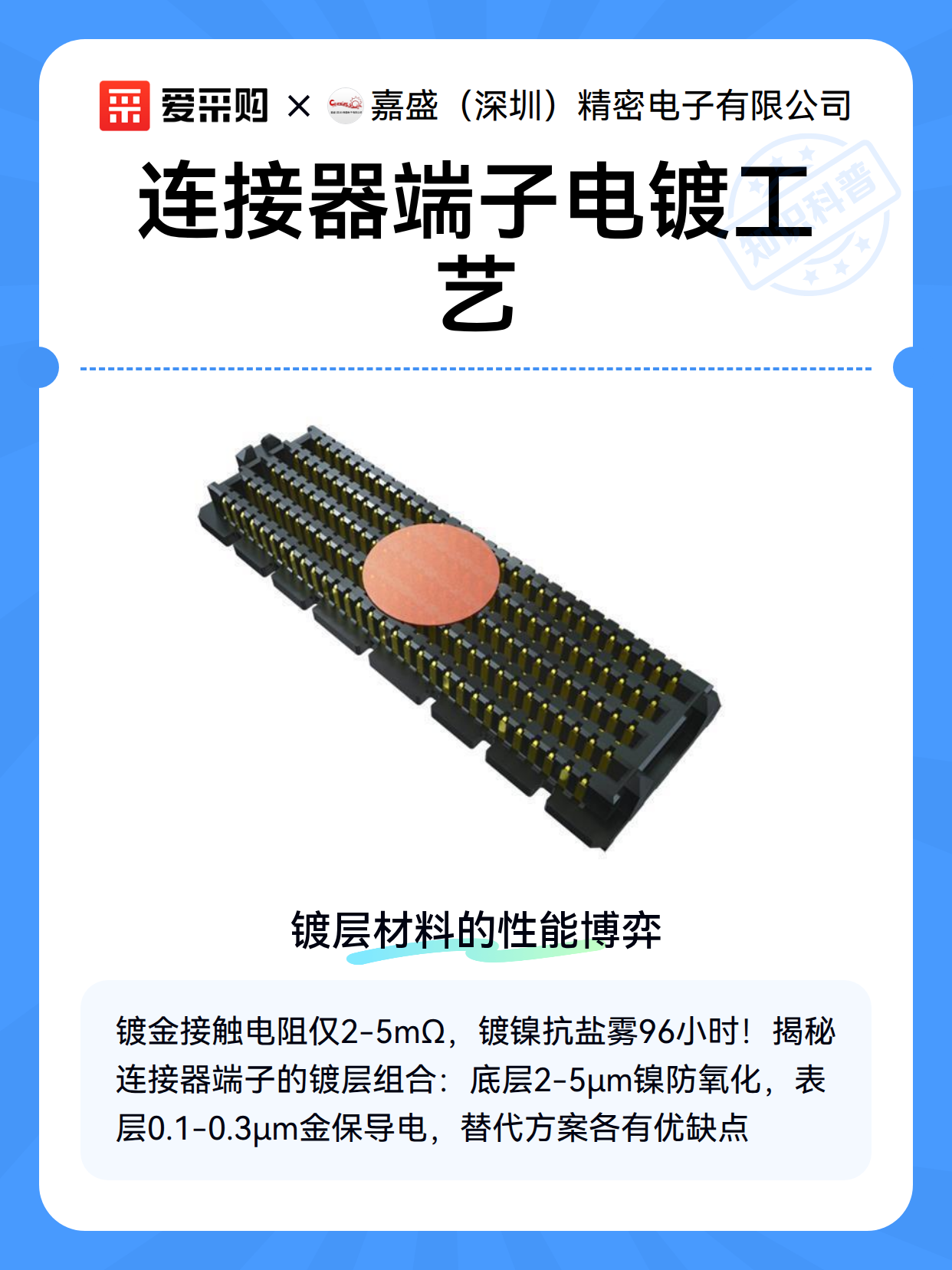

一、镀层材料的性能博弈

连接器端子的电镀层就像给金属穿「防护服」，既要导电性好（如镀金接触电阻仅2-5mΩ），又要耐腐蚀（镀镍盐雾测试可达96小时）。常见组合方案：

• 底层镀镍：厚度通常2-5μm，防止基材铜氧化扩散

• 表层镀金：0.1-0.3μm即可满足大多数场景需求

• 替代方案：镀锡成本低但易产生晶须，镀银导电优异却易硫化发黑

二、微观结构决定宏观表现

电镀工艺的细微差异会显著影响端子寿命：

1. 孔隙率控制：镀层孔隙直径＞5μm将导致腐蚀加速10倍

2. 结晶取向：择优取向(111)面的镀金层耐磨性提升30%

3. 应力管理：镀层内应力过大会引发微裂纹，插拔500次后接触电阻可能翻倍

三、生产中的隐形门槛

看似简单的电镀过程藏着多个技术关卡：

• 前处理：除油不彻底会导致镀层结合力下降50%

• 电流密度：超出15A/dm²可能产生树枝状结晶

• 温度波动：镀液温差±2℃将改变沉积速率20%

• 后处理：钝化膜厚度需控制在10-30nm区间
