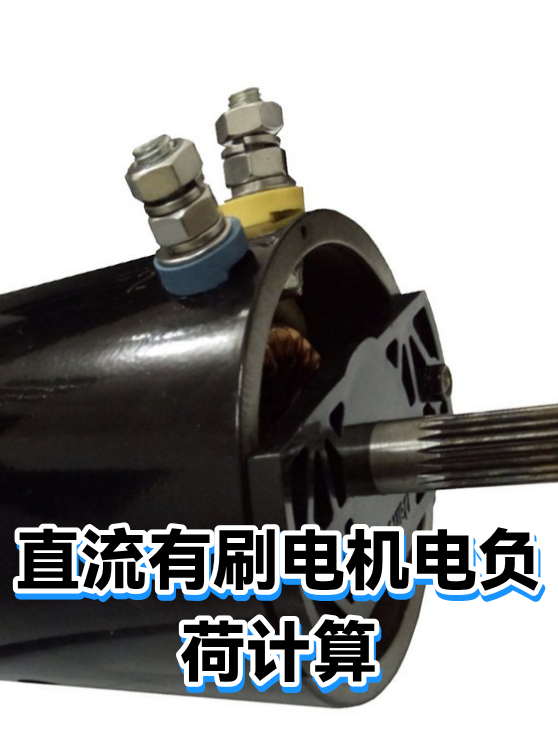

直流有刷电机电负荷计算

一、电负荷计算公式解析

直流有刷电机的电负荷（A）本质是电流与导体有效长度的乘积。其基础公式可简化为：

• 核心公式：电负荷 = (电流 × 导体数) / (π × 电枢直径)

• 变量说明：

  1. 电流单位为安培

  2. 导体数指电枢绕组总导体数

  3. 电枢直径单位为米

例如：某电机工作电流5A，导体数120根，电枢直径0.04米时，电负荷≈4775A/m

二、关键参数获取方法

实际操作中常遇到参数缺失问题，可通过以下方式解决：

1. 电流测量：

   • 空载时用钳形表测输入电流

   • 负载时需配合功率分析仪

2. 导体数确认：

   • 拆解电机直接计数

   • 通过绕组电阻和线径反推

3. 尺寸测量：

   • 游标卡尺测电枢铁芯直径

   • 注意扣除绝缘漆厚度

三、工程应用要点

预估时需特别注意这些实践细节：

• 温度修正：铜导体电阻随温升变化，每10℃约影响4%结果

• 负载波动：冲击负荷下建议取峰值电流的80%作为计算基准

• 工艺补偿：手工绕线电机需额外增加5-8%的导体数余量

• 效率折算：含碳刷接触电阻时，实际电负荷比理论值低3-5%
