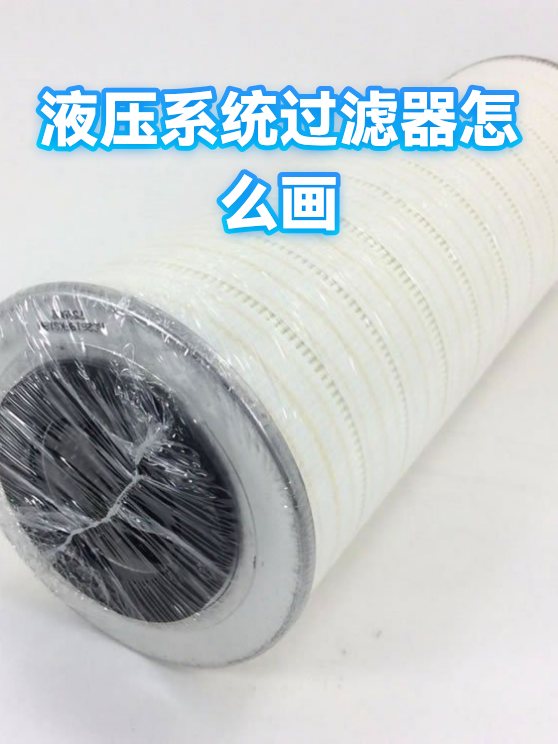

液压系统过滤器怎么画

一、基本结构与符号简化

绘制液压过滤器就像画一个聪明的‘守门员’，重点在于捕捉核心特征：

1. 壳体轮廓：用长方形表示主体，两端添加梯形接口象征进出油口

2. 滤芯元素：内部用波浪线或网格线表达过滤介质，斜线箭头指示流动方向

3. 排污标识：底部短横线代表排污阀，可附加小三角形强调可拆卸设计

二、过滤机与过滤器的差异表达

过滤机是过滤器的升级版，绘图时需突出两点不同：

1. 动力单元：在基础过滤器图形旁增加电机简笔画（圆圈带M字母）

2. 循环系统：用双向箭头和并联管路表示自动反冲洗功能

3. 控制模块：顶部添加方框并标注P/T符号表示压力监控接口

三、动态工况的创意表现

让图纸‘活起来’的三种妙招：

• 堵塞提示：在滤芯处画渐变色云团表示污染物堆积

• 压差显示：用不同粗细的进出油口箭头表现压力损失

• 维护状态：灰色虚线勾勒可更换滤芯的抽拉轨迹
