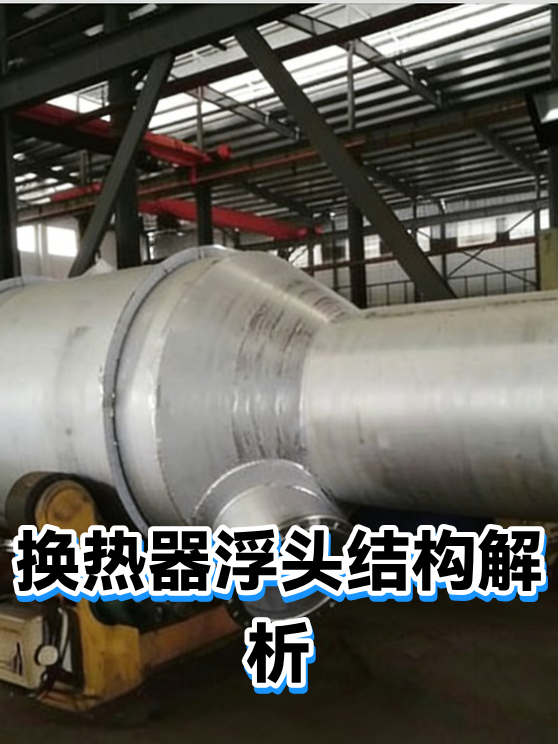

换热器浮头结构解析
·
菏泽市花王科技工贸有限公司
菏泽市花王科技工贸有限公司成立于2003年，位于菏泽市昆仑路中段，专业从事石油化工设备及压力容器设计制造，核心产品包括储罐、换热器、塔设备及天然气净化处理撬装系统，拥有GB2/GC2压力管道设计安装资质，在油气回收、污水处理及化工工艺设备领域具备丰富经验，提供从设计到报检的全流程总承包服务。
介绍：
本文深入解析换热器头盖的管程浮头结构设计原理，拆解其核心功能与典型特征，并探讨不同应用场景下的结构优化方向，帮助读者理解这一关键部件的工程价值。
一、浮头结构的核心使命
管程浮头就像换热器的'智能关节'，既要承受高温高压的考验，又要补偿管束与壳体间的热变形差。典型结构包含浮动管板、钩圈和压紧螺栓三要素——浮动管板与壳体间保留3-5mm活动间隙，钩圈采用分体式设计便于检修，而菱形排列的螺栓群则确保密封面均匀受力。这种精巧组合让浮头既能滑动又不泄漏。
二、两类经典构型对比
外导式浮头：导向环外置，适合大直径换热器，检修时整体抽管束更方便
内嵌式浮头：导向槽集成在管板内，结构紧凑但制造精度要求高
液压测试关键点：浮动管板与壳体试压需分步进行，先测管程再整体保压，保压时间不少于30分钟
三、与时俱进的改良方向
现代工程对浮头提出新挑战：在-40℃低温工况下，传统石墨填料易脆裂，改用柔性石墨与金属缠绕复合垫片；针对含固体颗粒介质，在浮头侧增设防磨衬套；为适应频繁热循环，开发带自润滑涂层的导向结构，使使用寿命提升2-3倍。
