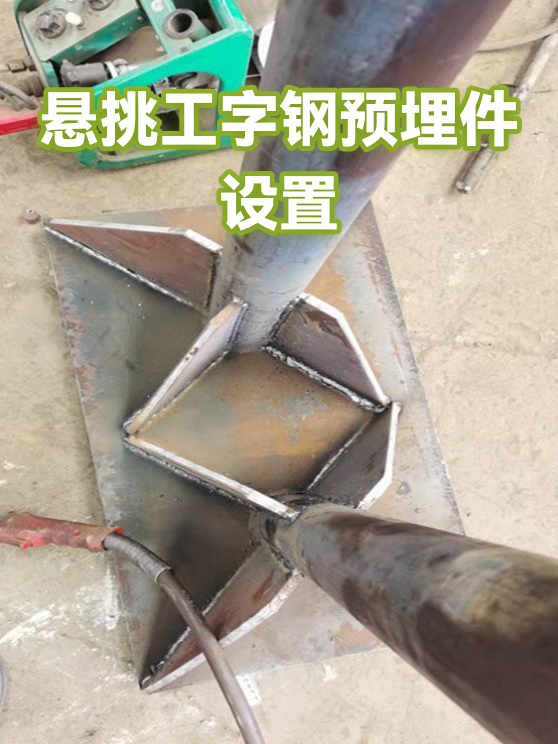

悬挑工字钢预埋件设置

一、预埋件选型与设计

悬挑工字钢U型预埋件的选型需结合荷载需求和现场条件。U型开口尺寸应略大于工字钢翼缘宽度，预留5mm活动间隙便于调整。材质建议选用Q235B钢，厚度不小于10mm，锚固长度至少为悬挑长度的1.25倍。焊缝需满焊并做防锈处理，预埋深度应超过结构保护层30mm以上。

二、安装定位关键步骤

1. 放线定位：根据图纸用全站仪标出预埋件中心线，偏差控制在±3mm内

2. 固定支架：采用独立钢架临时固定，避免与钢筋网直接焊接

3. 标高控制：用水准仪复核预埋件上表面标高，误差不超过±2mm

4. 角度校正：使用角度尺确保U型槽开口方向与工字钢安装轴线一致

三、施工质量控制要点

混凝土浇筑前需二次复核预埋件位置，振动棒操作时保持50cm以上距离。拆模后立即清理U型槽内杂物，螺栓孔位用胶带临时封闭。建议进行3%比例的拉拔试验，单点抗拉承载力不应小于设计值的1.2倍。完工后采用弹性密封胶填补预埋件周边缝隙，防止渗水锈蚀。
