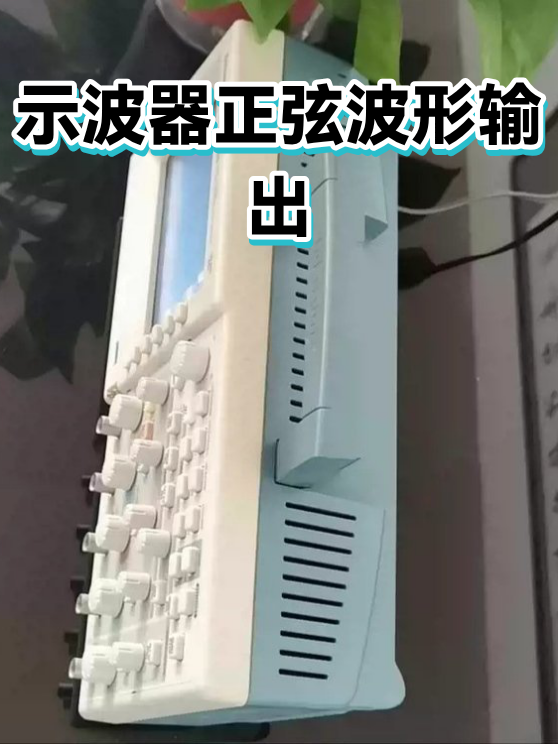

示波器正弦波形输出

一、信号源的三种选择路径

想让示波器显示正弦波？首先得有信号发生器。其实你有三个隐藏选项：

1. 内置函数发生器：多数中端示波器自带此功能，在Utility菜单里就能找到

2. 外接信号源：通过BNC线连接独立信号发生器，注意阻抗匹配（通常选50Ω）

3. 软件模拟：部分型号支持连接电脑端仿真软件生成虚拟信号

二、参数设置的黄金法则

调出完美正弦波就像烤蛋糕，火候（频率）和配方（幅度）缺一不可：

• 频率建议：初次尝试选1kHz，既不易受干扰又方便观察

• 幅度设定：不超过示波器量程的80%（如8Vpp对应10V量程）

• 触发技巧：选择边沿触发模式，触发电平设在波形中点附近

三、波形异常的诊断指南

当正弦波变成「抽象画」时，试试这些排查步骤：

1. 锯齿状波形：检查接地是否良好，尝试打开带宽限制功能

2. 幅度不稳定：确认信号源阻抗与示波器输入阻抗匹配

3. 频率漂移：更换更稳定的信号源，或检查是否有电磁干扰源靠近

4. 基线偏移：重新执行探头补偿，或尝试DC耦合模式
