三极管电流β倍之谜

一、载流子的数字游戏

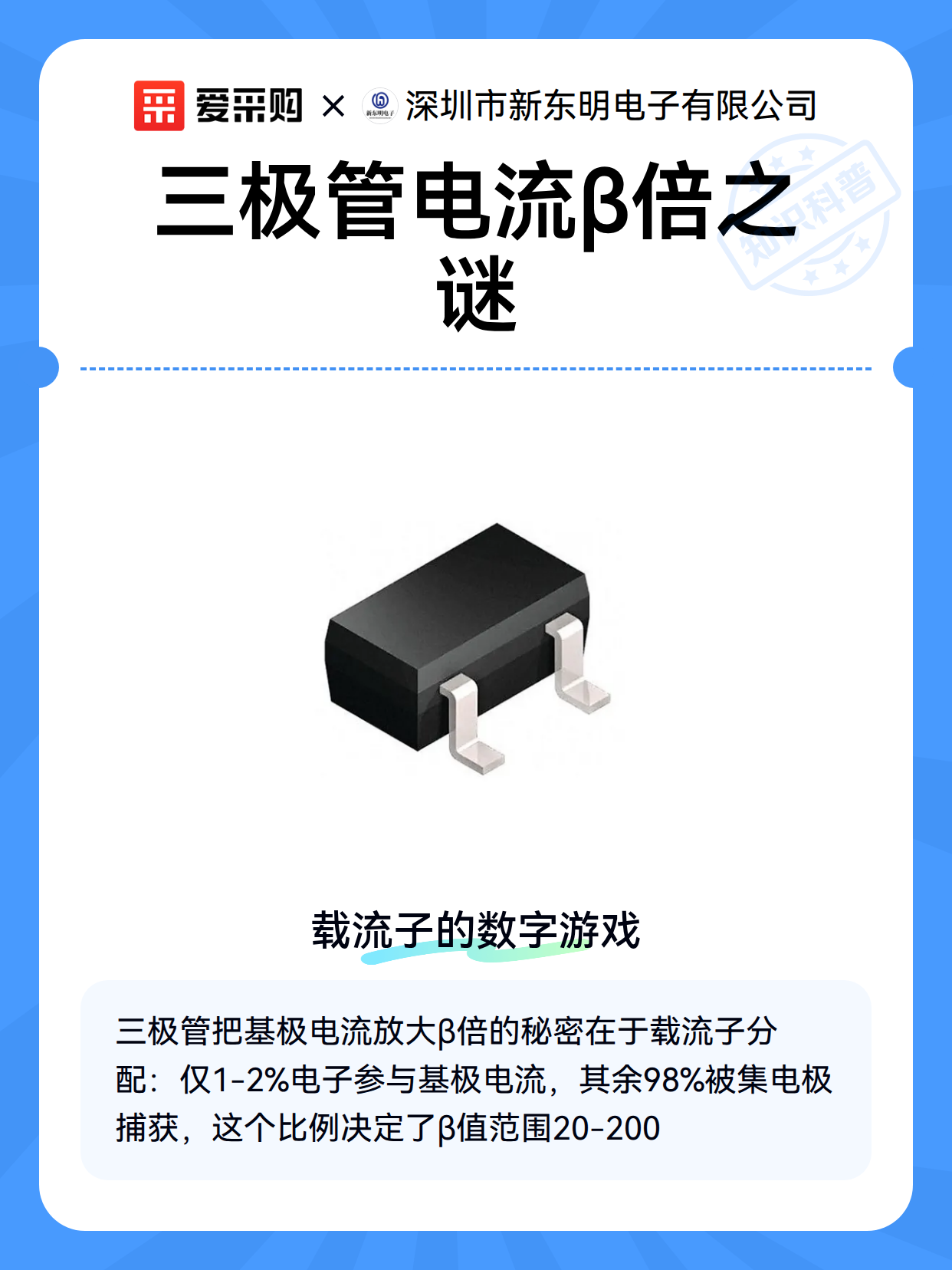

三极管就像个精明的会计，基极电流（Ib）是它收到的‘小费’，而集射极电流（Ic）则是它能调动的‘巨额资金’。当NPN三极管正向偏置时，发射区向基区注入电子，这些电子中仅有1-2%与基区空穴复合形成Ib，剩余98%以上被集电结电场俘获形成Ic——这就是β值的物理本质：载流子分配比例。典型小功率三极管的β值在20-200之间浮动。

二、结构设计的放大魔法

1. 基区厚度陷阱：故意将基区做得很薄（微米级），使电子来不及复合就抵达集电结

2. 掺杂浓度戏法：发射区重掺杂确保充足电子源，集电区轻掺杂形成强电场

3. 面积放大术：集电结面积通常是发射结的2-5倍，像漏斗般收集载流子

这种设计让三极管成为电流放大器而非简单开关。

三、β值的现实博弈

工程师既爱又恨β值：它带来增益却也引入不稳定性。同一型号三极管的β值可能相差50%，温度每升高10℃β值增大5%-10%。成熟电路设计会采用负反馈、达林顿结构等手段，将β依赖转化为稳定放大。有趣的是，现代集成电路中β值已不那么重要——我们更关心跨导(gm)这个参数。
