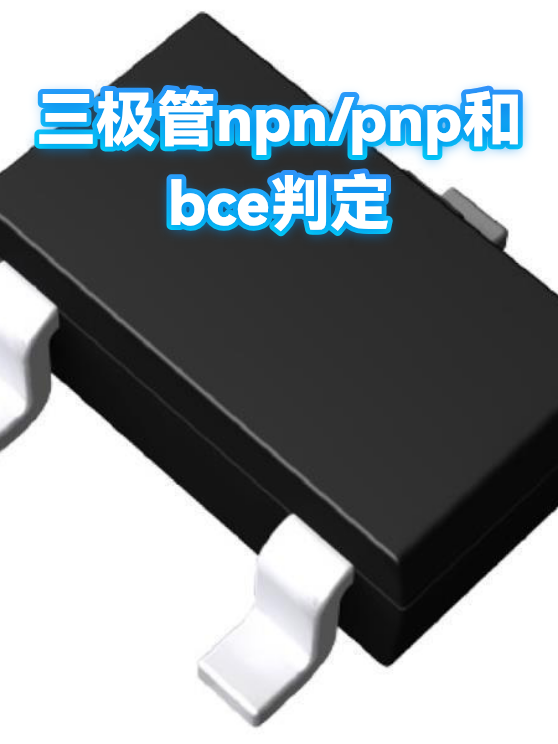

三极管npn/pnp和bce判定

一、万用表测量法快速区分

用数字万用表的二极管档位就能让三极管‘现原形’：

1. npn型：红表笔接基极时，与其他两极均导通（显示0.6V左右）

2. pnp型：黑表笔接基极时，与其他两极形成导通回路

3. bce判定：两次导通压差较小的为集电极，剩余为发射极（压差通常差0.05-0.1V）

二、结构标识辅助判断

三极管外壳暗藏玄机：

• 平面朝向自己时，引脚从左到右多为e-b-c排列

• 带散热片TO-220封装：散热片通常连接集电极

• 表贴元件：缺口或圆点对应发射极，三角形符号顶点指向基极

三、实用场景验证技巧

遇到无标识元件时：

1. 导电测试：用1.5V电池串联电阻触碰疑似基极，能使LED微亮即为正确引脚

2. 放大测试：搭建简易放大电路，调节电位器观察信号变化验证引脚功能

3. 安全防护：测量时限制电流在1mA内，避免损坏敏感元件
