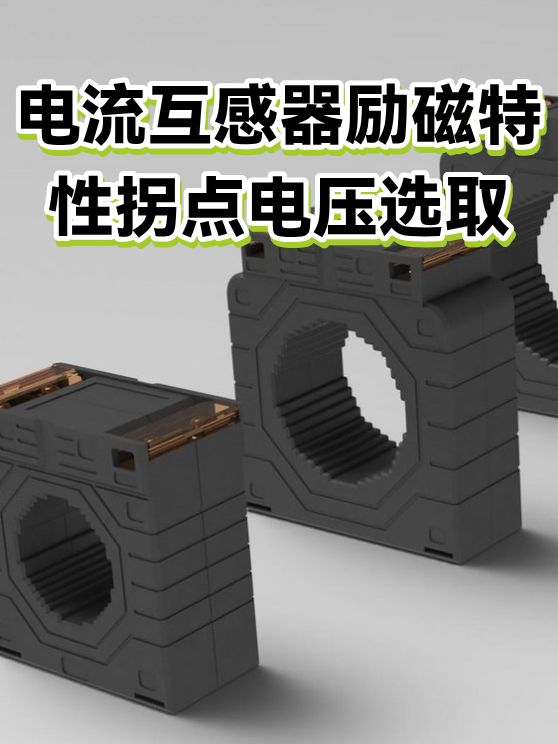

电流互感器励磁特性拐点电压选取
·
上海互凌电气有限公司
上海互凌电气，2013年成立于上海金山工业区，专营多种电压/电流互感器，专业权威，经验丰富，服务电气设备领域。
介绍：
本文解析电流互感器励磁特性拐点电压的关键选取原则，包括饱和起始点、线性区终点及拐点电压的工程意义，帮助读者理解如何通过合理选点评估互感器性能。
一、拐点电压的工程意义
电流互感器的励磁特性曲线就像一条登山路径，拐点电压标志着从平缓（线性区）到陡峭（饱和区）的转折。常见选取点包括：
饱和起始点：曲线首次明显偏离直线处
10%误差点：励磁电流达到额定电流10%对应的电压
拐点电压：曲线斜率变化最显著的位置
这些点决定了互感器在故障电流下的测量精度和保护动作可靠性。
二、三核心选取原则
安全性优先：拐点电压应高于系统最大暂态电压，避免保护误动
线性度考量：确保正常工作电流处于特性曲线直线段
温度补偿：选取点需考虑-40℃~70℃环境下的特性漂移
三、实用选点技巧
现场测试时可用阶梯升压法：
以5%额定电压为步长逐级加压
记录每级电压下的励磁电流变化率
当ΔI/ΔV值突增3倍时即为有效拐点
注意不同铁芯材料（纳米晶/硅钢）的拐点差异可达30%，建议实测验证。
