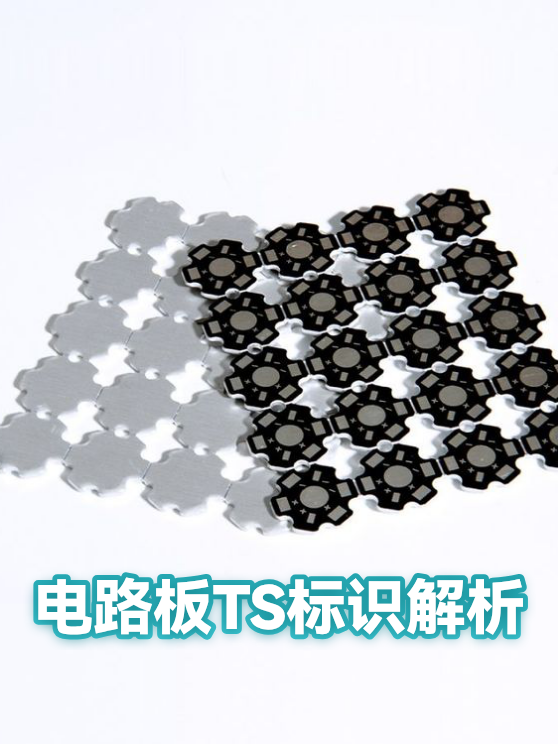

电路板TS标识解析

一、TS的常见工业含义

电路板上的TS标识像迷你密码，通常指向两个高频应用场景：

1. 温度传感器（Temperature Sensor）：多出现在功率元件附近，用于监测关键节点温升

2. 测试点（Test Point）：标有TS1/TS2的圆形焊盘，是工程师预留的测量接口

注意区分TSSOP封装标记，这种芯片引脚标识与功能无关。

二、如何快速定位TS功能

三步判断法帮你破译电路板密码：

1. 看位置：靠近MOS管/变压器的TS多为温度监测

2. 测通路：用万用表测量TS与主控芯片的引脚连接

3. 查图纸：对比PCB丝印层与原理图符号标注

带散热孔的TS标识90%是温度传感点，独立焊盘则多为测试端口。

三、设计中的实用技巧

遇到不明TS标识时，这些方法能避免误操作：

• 先断电测量：确认对地阻值>1kΩ再通电检测

• 防静电操作：用接地烙铁接触测试点

• 观察关联元件：周边有无热敏电阻或ADC芯片

• 记录波形：逻辑分析仪捕获TS点信号特征
