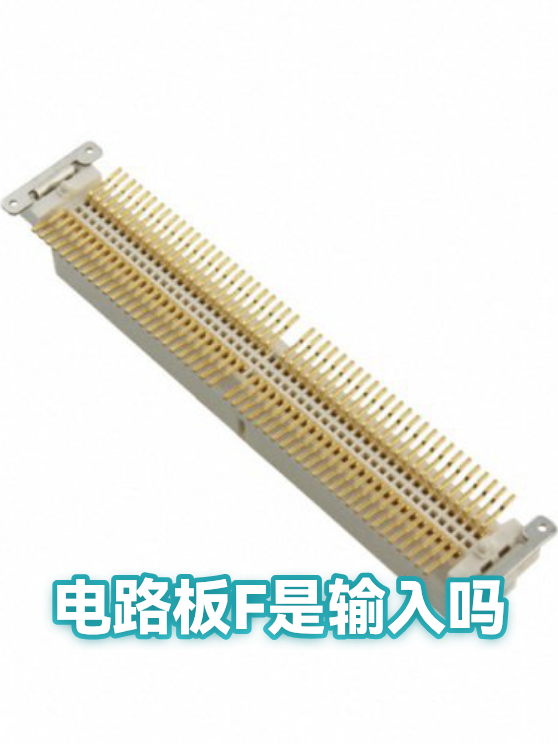

电路板F是输入吗
·
上海先威光电科技有限公司
上海先威光电，2009年成立于上海嘉定，专业提供检测仪、传感器等多元产品，技术权威，经验深厚，服务领域广泛。
介绍：
本文解析电路板F的功能属性，通过信号流向、接口特征和电路设计三个维度，帮助读者准确判断其是否为输入模块，并分享快速识别输入/输出端口的实用技巧。
一、从信号流向判断功能属性
电路板上的F模块是否为输入端口，首先要观察信号流向。输入模块通常具备以下特征：
信号接入点往往带有防反接设计（如二极管或极性标识）
接口附近常见滤波电路（磁珠/电容阵列）
线路走向指向核心处理芯片方向
引脚标注可能包含IN、RX等前缀
二、接口物理特征识别法
不用电路图也能快速判断的实用技巧：
接口类型：DB9、RJ45等通用接口通常为输入
防护设计：带有TVS管或光耦的多为信号输入端
指示灯逻辑：数据接收指示灯常为绿色
配套元件：输入端口附近多见阻抗匹配电阻
三、电路设计逻辑验证
通过整体设计反推功能更可靠：
输入模块通常位于电路板边缘便于接线
与主控芯片间常有信号调理电路
输入阻抗普遍较高（1kΩ以上）
测试时可用示波器观察信号是否只进不出
