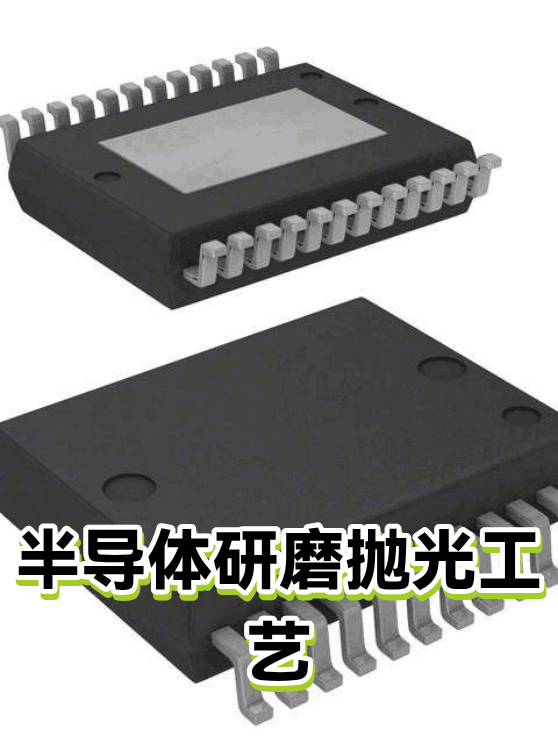

半导体研磨抛光工艺

一、研磨抛光的基本原理

半导体研磨抛光是芯片制造的关键工序，如同给镜片做SPA——通过机械与化学双重作用，将晶圆表面打磨至纳米级平整。当硅片经历切割后，表面会留下微小划痕，这时需要先用金刚石磨盘粗磨，再用含有二氧化硅颗粒的抛光液精抛，最终实现表面粗糙度小于0.5nm，相当于头发丝直径的十万分之一。

二、那些像针的工具揭秘

在超精密抛光环节，有种被称为"抛光针"（Polishing Pin）的工具常被误认成缝衣针。其实它是直径0.1-0.3mm的微型陶瓷棒，头部镶嵌金刚石微粒，专门用于局部修复晶圆表面的微观凹陷。与之配合的还有形似蒲公英的多针阵列工具，能同时对多个缺陷点进行"微创手术"，这种工艺可将芯片良品率提升20%以上。

三、工艺优化的三大方向

1. 材料革新：从氧化铈抛光液到胶体二氧化硅，新型材料使抛光速率提升30%

2. 设备智能：具备压力传感的自适应抛光头，能根据表面形貌实时调节下压力

3. 检测升级：激光干涉仪+AI图像识别，实现亚纳米级缺陷自动定位与反馈
