手动二次元影像测量范围

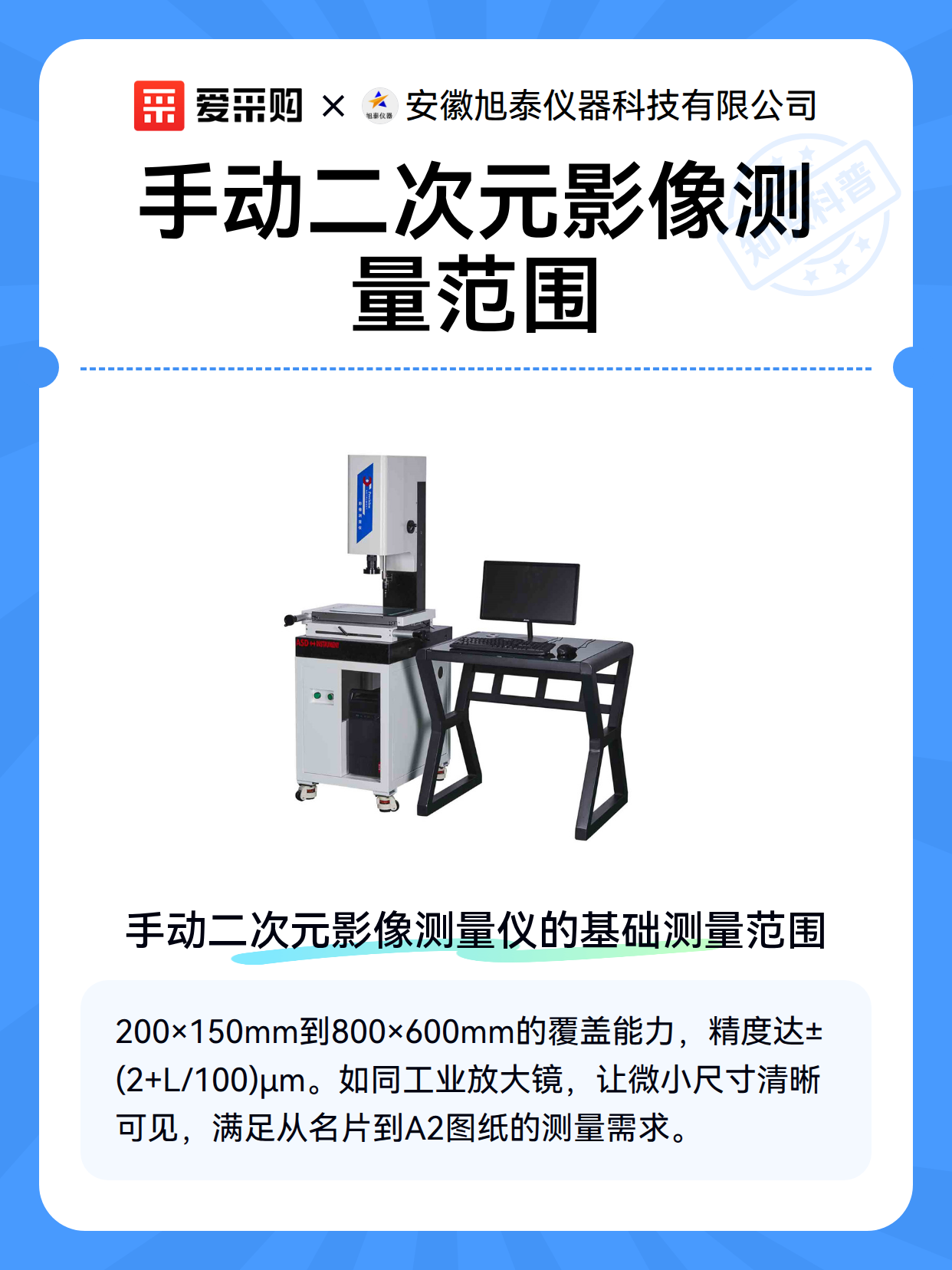

一、手动二次元影像测量仪的基础测量范围

手动二次元影像测量仪就像工业界的‘智能放大镜’，其核心能力在于将微小尺寸可视化。典型设备的X/Y轴测量范围通常在200×150mm至800×600mm之间，相当于从名片到A2图纸的覆盖能力。测量精度通常保持在±(2+L/100)μm水平（L为测量长度，单位mm），这意味着测量100mm工件时误差约±3μm。

二、影响有效测量范围的三大变量

1. 光学系统配置：5X物镜下可测0.1-50mm特征，20X物镜则专注0.01-10mm微观尺寸

2. 工件反光特性：镜面材料需调整环形光源角度，哑光件要配合同轴光才能获得清晰边缘

3. 机械结构限制：Z轴升降范围决定可测工件厚度，典型设备支持100-300mm高度

三、扩展测量能力的创新方法

当遇到超行程工件时，可采用‘特征拼接’技术：先分段测量再软件合成，曾有人用300mm行程设备成功测量800mm涡轮叶片。对于曲面测量，倾斜45°安装工件配合3D补偿算法，能把二维设备变成准三维测量工具。定期用标准量块校准镜头畸变，能维持设备在全量程内的稳定性。
