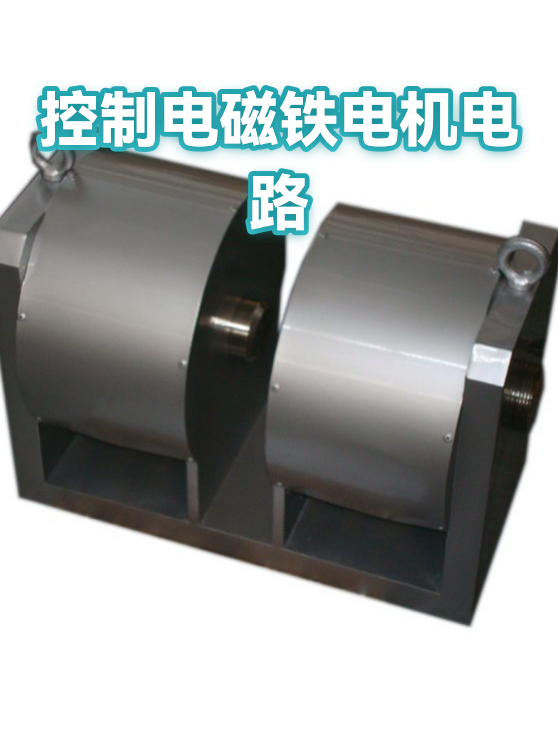

控制电磁铁电机电路
·
深圳市扎克贸易有限公司
深圳市扎克贸易有限公司坐落于深圳市坪山区，主营打印机、传感器、控制器、测试仪等工业自动化产品及医疗器械，覆盖机电设备、仪器仪表、汽摩配件等领域。公司自2015年成立以来，深耕工业品贸易与医疗科技研发，具备医疗器械全类别经营资质，依托原厂直供资源与专业团队，为制造业、医疗行业提供高性价比产品及技术解决方案。
介绍：
本文解析控制电磁铁电机的电路选择，包括H桥驱动、PWM调速和保护电路设计，帮助读者理解如何实现稳定可靠的电磁铁电机控制。
一、H桥驱动电路：正反转自如
想让电磁铁电机听话地正反转？H桥电路就像交通警察，能灵活切换电流方向：
基本结构：4个开关管组成十字形，对角导通实现电流双向流动
典型方案：使用MOSFET或IGBT搭配快速恢复二极管，响应速度可达微秒级
安全隔离：光耦或磁耦隔离驱动信号，避免控制端受高压冲击
二、PWM调速：精准控速有妙招
需要调节电磁铁转速？脉宽调制(PWM)技术就是你的调速遥控器：
频率选择：1-20kHz范围较理想，过高会导致铁芯发热，过低可能产生可闻噪音
占空比调节：10%-90%线性变化对应转速平稳调整
电流闭环：加入采样电阻实时反馈，动态修正PWM输出保持转速稳定
三、保护电路：给电机上保险
这些防护措施能让你的电磁铁电机多活十年：
电压箝位：TVS管吸收瞬间高压尖峰
过热保护：NTC热敏电阻触发温度阈值自动断电
机械互锁：防止H桥上下管同时导通造成短路
缓启电路：软启动避免初始电流冲击
