耐压试验电抗器连接

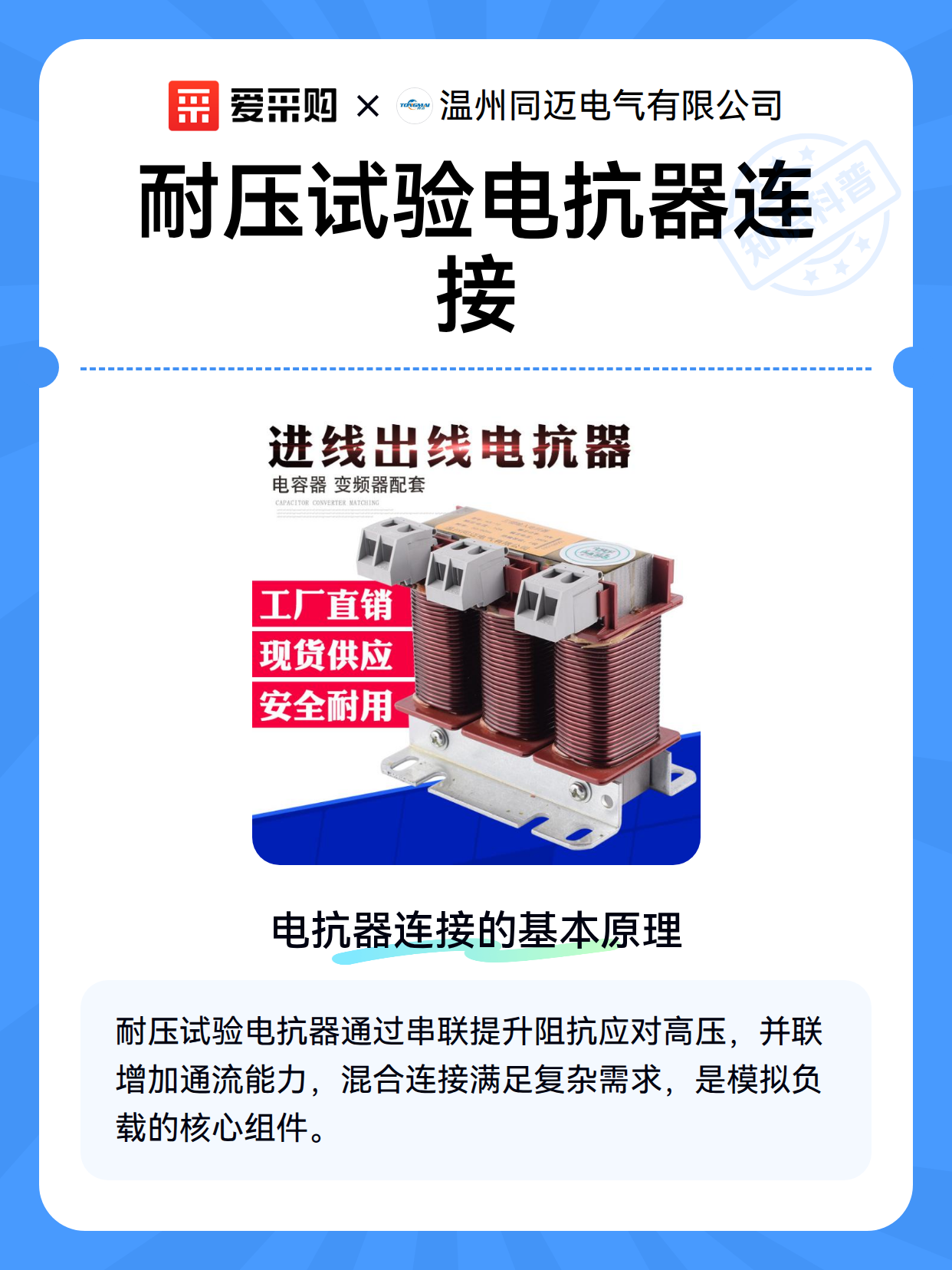

一、电抗器连接的基本原理

耐压试验电抗器就像电路的“安全阀”，通过合理连接可模拟真实负载条件。核心要点在于匹配试验电压与电流需求：

• 串联模式：提升整体阻抗，适用于高压低电流场景

• 并联模式：增加通流能力，适合大电流测试

• 混合连接：灵活组合应对复杂测试需求

二、分步连接操作指南

1. 串联连接：

   • 将电抗器输出端与下一台输入端串联

   • 确保绝缘支撑件承受叠加电压

   • 总电感量为各单体相加

2. 并联连接：

   • 同极性端子并接（A-A端，B-B端）

   • 检查各支路参数一致性

   • 总电流为各支路电流之和

3. 安全核查：

   • 连接前断开所有电源

   • 使用万用表验证通路

   • 裸露端子加装绝缘护套

三、典型问题解决方案

• 过热报警：检查并联支路是否均流，散热间距是否足够

• 谐振现象：调整串联数量改变谐振点，必要时增加阻尼电阻

• 波形畸变：确认连接线缆截面积达标，避免涡流损耗
