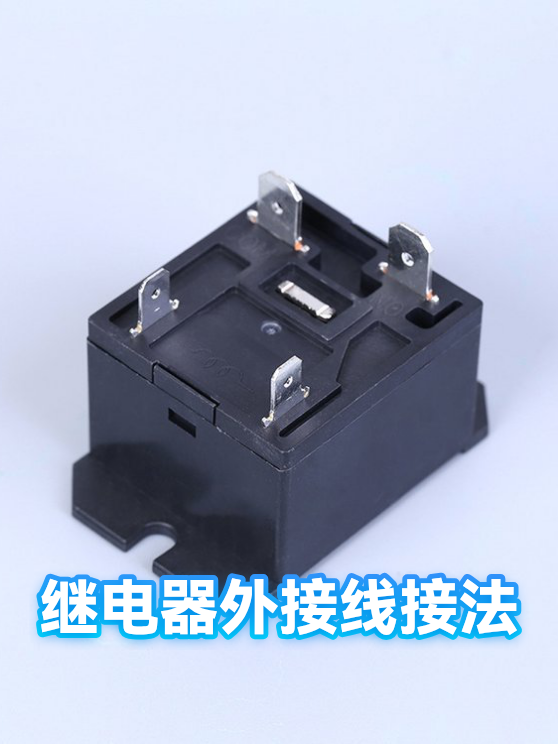

继电器外接线接法

一、继电器接线基础入门

继电器就像电路的『交通警察』，外接线是它指挥电流的关键工具。常见电磁继电器通常有5个接口：线圈端的2个（A1/A2）和触点端的3个（COM/NO/NC）。接线时先断电，用剥线钳处理线头，线圈接控制电路，触点接负载电路。注意线径匹配电流，小功率用0.5mm²线足够，大功率需1.5mm²以上。

二、不同类型继电器的接线差异

1. 固态继电器：无需区分极性，但需注意输入输出端隔离

2. 延时继电器：多出计时端子，接线后需设置时间参数

3. 汽车继电器：87a端子常被忽略，它是双触点切换的关键

4. 交流接触器：主触点要加灭弧装置，控制端可并联指示灯

三、必须掌握的接线安全法则

操作时戴绝缘手套只是基础，这些细节更关键：测试线路前先用万用表通断档确认，线圈电压误差不超过±10%；多组触点继电器要预留散热空间；大电流场合建议用压接端子代替焊接；潮湿环境需做防水处理，比如涂覆三防漆。若听到继电器吸合声但设备不工作，先检查触点氧化问题。
