开关电源芯片电压低探因
·
东莞市中铭电子贸易有限公司
东莞市中铭电子贸易有限公司成立于2006年，总部位于广东省东莞市大岭山镇，专注半导体芯片研发与销售，主营开关电源芯片、单片机、传感器及电机驱动IC等核心产品，代理芯朋微、比亚迪等知名品牌，为工业控制、智能家居、新能源等领域提供原厂级技术方案与供应链服务，16年行业积淀打造专业电子元器件解决方案供应商。
介绍：
本文系统分析开关电源无输出且芯片电压偏低的三大成因：输入异常、反馈失效及元件老化，提供针对性排查思路与典型现象解析，帮助快速定位问题源头。
一、输入能量不足的连锁反应
就像汽车没油就跑不动，开关电源芯片电压低往往始于输入异常。交流侧220V电压跌落至180V以下时，整流后的直流母线电压可能无法满足芯片启动需求；而直流输入滤波电容容量衰减30%以上时，储能能力下降会导致芯片供电断续。用万用表测量输入端子，若电压波动超过±10%或存在间歇性断电，就是典型预警信号。

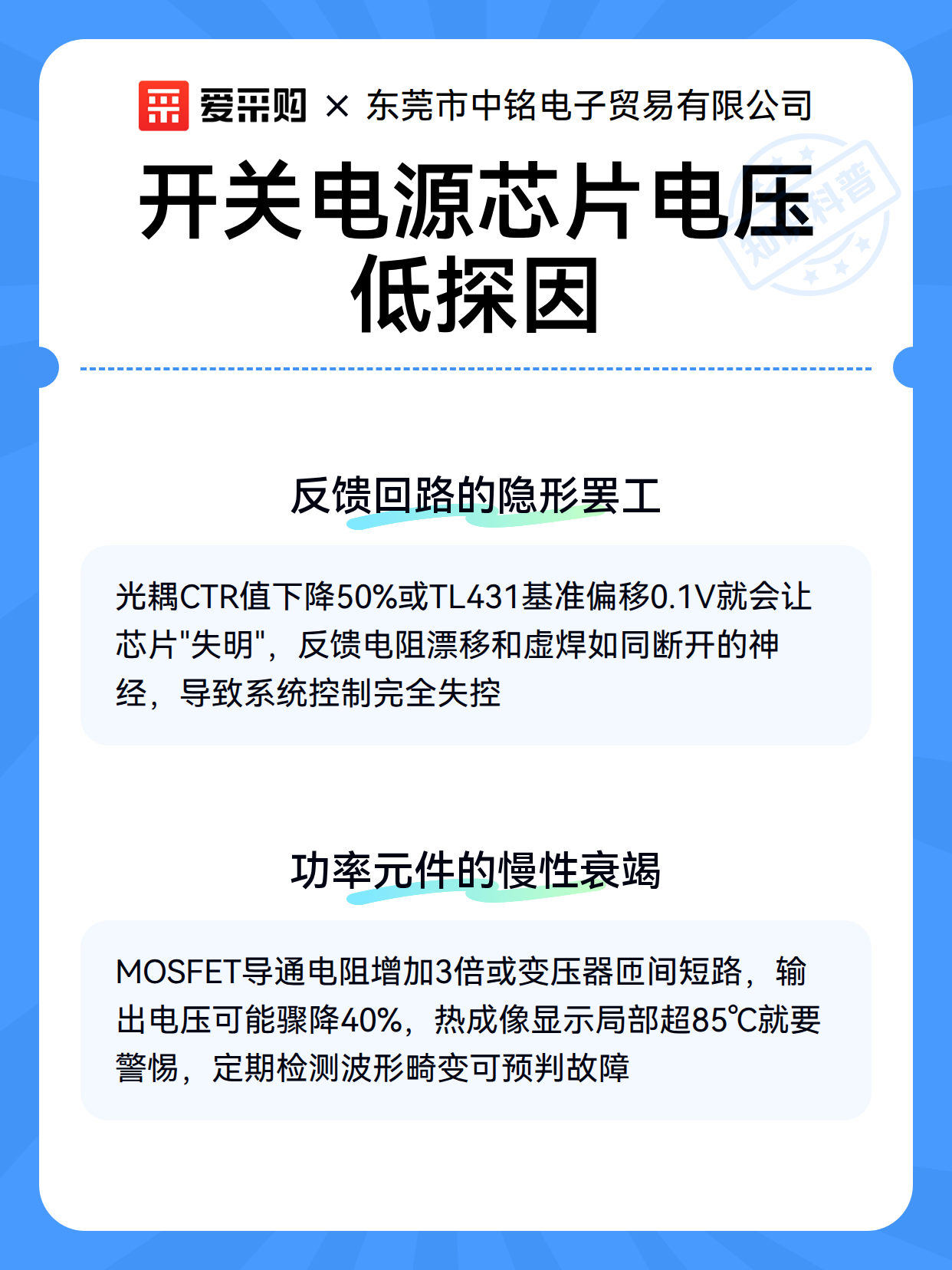

二、反馈回路的隐形罢工
电压反馈网络如同芯片的"神经末梢"，光耦老化会导致CTR值下降50%以上，使控制芯片误判输出电压状态；TL431基准电压偏移0.1V就会引发输出异常。重点检查反馈电阻阻值是否漂移、PCB是否存在虚焊，这些看似微小的变化会像失灵的 thermostat 让整个系统失控。
三、功率元件的慢性衰竭
长期高温作业会让MOSFET导通电阻增加2-3倍，芯片驱动能力随之下降；高频变压器匝间短路时，次级感应电压可能骤降40%。这类问题往往伴随元件发热异常，用热成像仪可见局部温度超过85℃。定期检测功率器件温升与波形畸变，能提前发现潜在失效风险。
