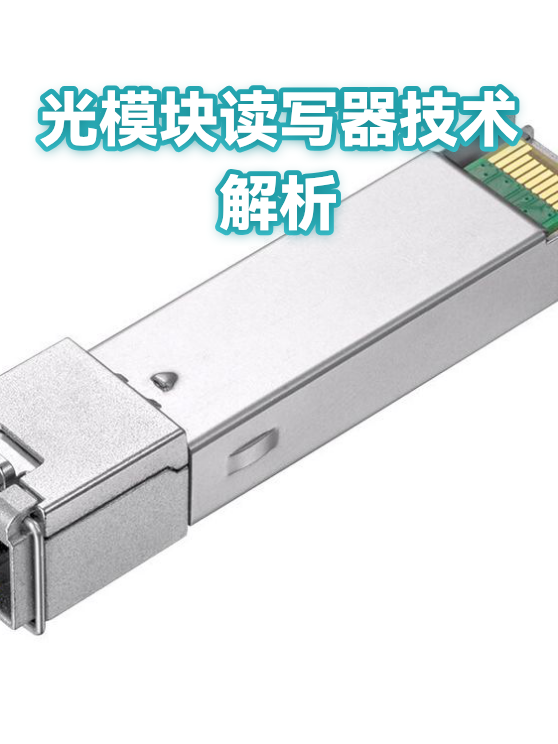

光模块读写器技术解析

一、光模块读写器核心技术剖析

光模块读写器作为光电转换的‘翻译官’，其技术壁垒集中体现在三大环节：

1. 芯片级集成：将激光器、探测器与驱动电路微缩到指甲盖大小的封装中，需要纳米级加工精度

2. 信号完整性：处理25Gbps以上高速信号时，需解决电磁干扰与功耗平衡难题

3. 热管理设计：工作时芯片温度可达80℃，散热结构直接影响寿命稳定性

二、性能突破的关键路径

当前技术迭代聚焦三个方向：

1. 材料革新：硅光子技术使成本降低40%，磷化铟材料提升传输距离至80km

2. 算法优化：前向纠错(FEC)技术将误码率控制在10^-12量级

3. 封装进化：COB封装工艺让体积缩小30%，功耗下降15%

三、场景化技术适配趋势

不同应用场景催生差异化技术方案：

• 数据中心：强调400G/800G高密度并行光学架构

• 5G基站：需要-40℃~85℃宽温域稳定工作能力

• 工业物联网：侧重抗震动设计与EMC电磁兼容性优化
