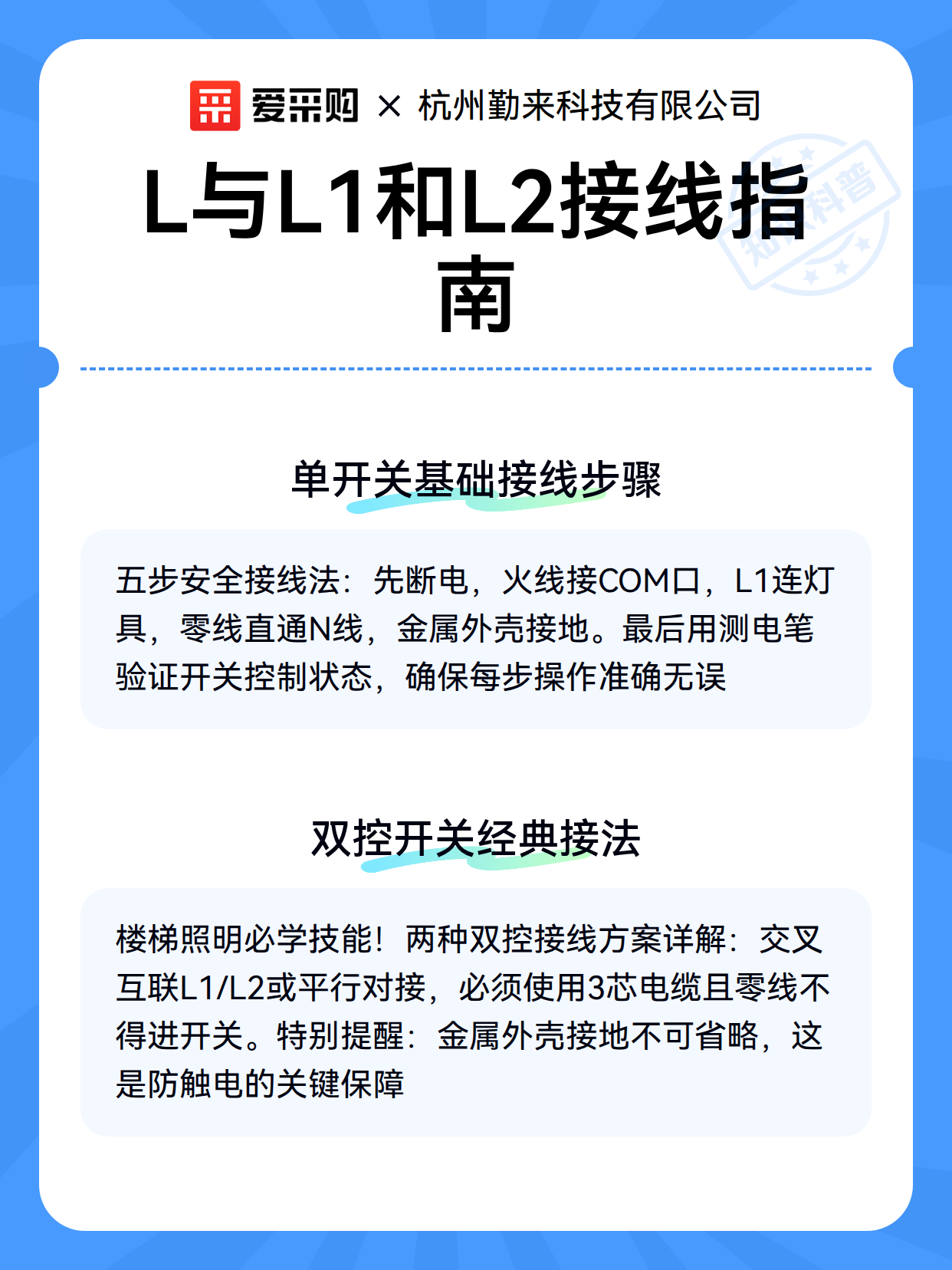

L与L1和L2接线指南

一、认识电路中的字母代号

电工领域用字母简写区分线路功能是国际通用做法：

• L线：火线（Live Wire），输送电流的红色或棕色导线

• L1/L2：双控开关的两个接线端，用于实现两点控制同一灯具

• N线：零线（Neutral Wire），电流回路的蓝色导线

• PE线：地线（Ground Wire），黄绿双色安全保护线

二、单开关基础接线步骤

1. 断电操作：先关闭配电箱空气开关

2. 火线接入：将L线接入开关COM端口（公共端）

3. 负载连接：从L1端口引出导线连接灯具火线端

4. 回路完善：灯具零线直接接入N线，金属外壳接PE线

5. 功能验证：通电后用测电笔检测开关控制状态

三、双控开关经典接法

需要两地控制灯具时（如楼梯上下开关）：

• 方案A：L进线接第一个开关COM端，两个开关的L1/L2交叉互联，第二个开关COM端接灯具

• 方案B：两个开关的L1相互连接，L2相互连接，COM端分别接电源和灯具

• 安全提示：双控布线需用3芯电缆，禁止将零线接入开关
