光伏三相四线电表接线

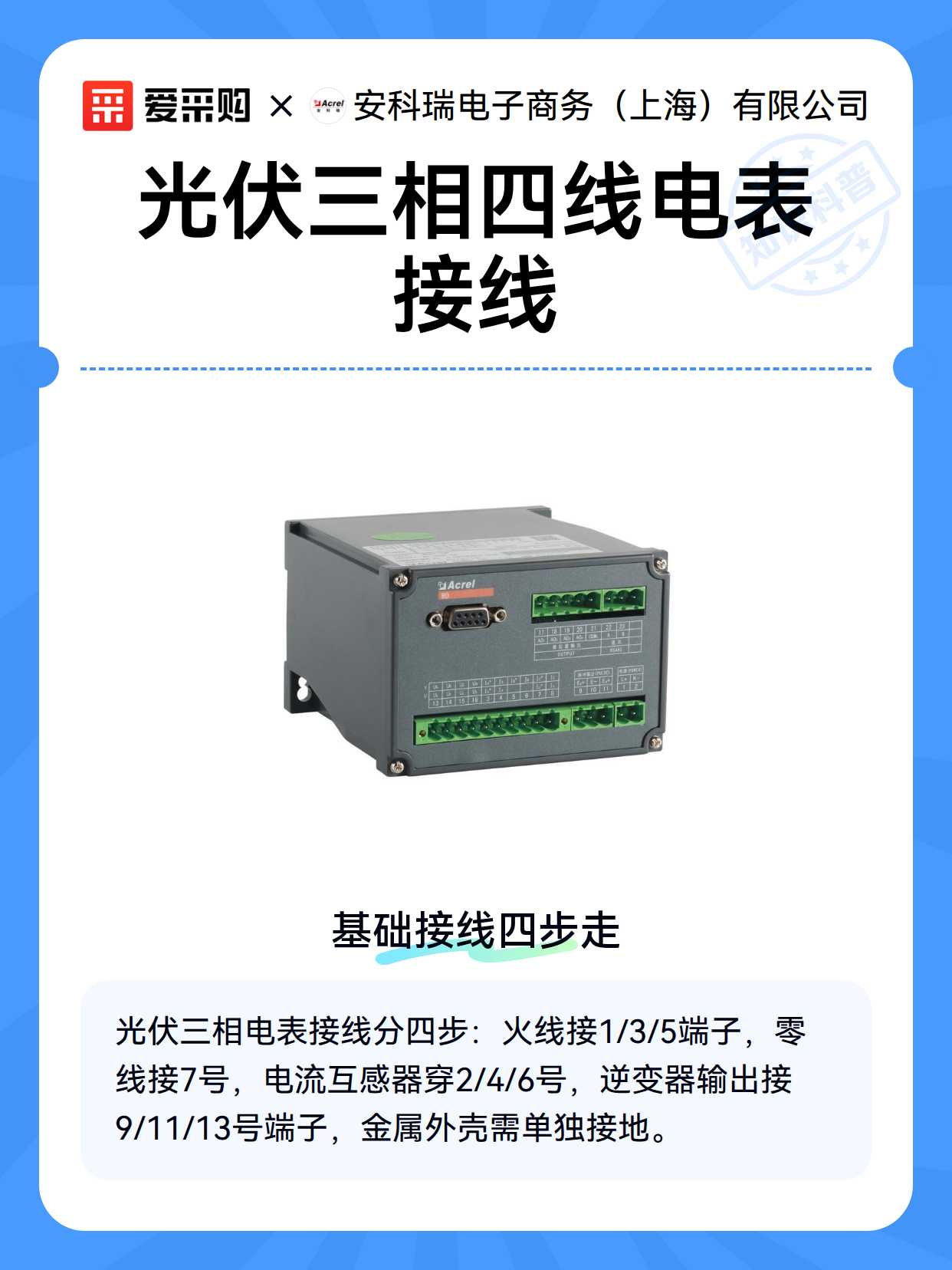

一、基础接线四步走

光伏并网系统中，三相四线制电表就像电网的"智能守门人"，接线时牢记这个顺序：

1. 电压线连接：L1/L2/L3三根火线对应接入电表1/3/5号端子，零线接入7号端子

2. 电流线穿接：三组电流互感器二次侧分别从电表2/4/6号端子穿入，注意方向不可反接

3. 光伏输入接入：逆变器输出端L1'L2'L3'对应连接电表9/11/13号端子

4. 接地保护：电表金属外壳需单独接地，接地电阻建议小于4Ω

二、安全操作的三个关键点

带电作业时这些细节能保命：

• 断电验证：接线前用验电笔确认每根线无电，光伏侧夜间也可能有残余电压

• 防反送电：先接电网侧再接光伏侧，拆卸时顺序相反

• 绝缘处理：所有裸露铜线不超过1cm，线头压接后需用绝缘胶带缠绕3层以上

三、异常情况快速排查

遇到电表"罢工"别着急，按这个顺序检查：

1. 指示灯不亮：先查220V辅助电源是否接入8号端子

2. 计量偏差大：核对电流互感器变比设置，常见有100/5A、200/5A等规格

3. 反向计量：检查光伏输入端子是否与电网端子接反，逆变器工作时段观察脉冲灯方向
