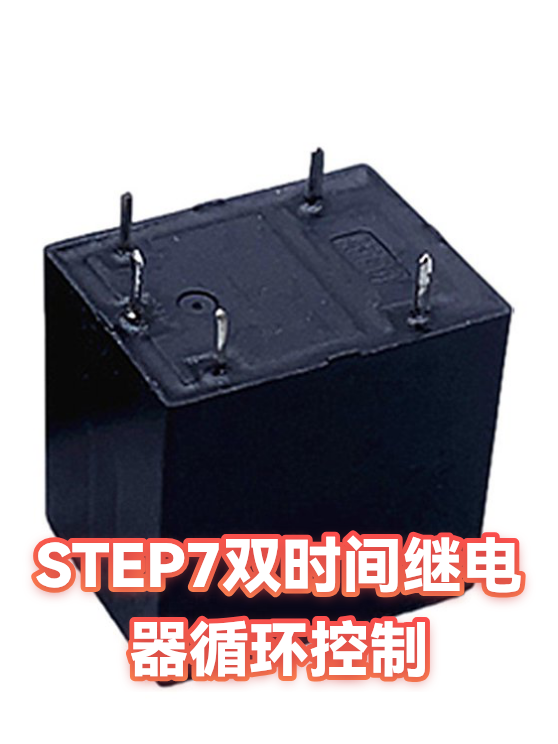

STEP7双时间继电器循环控制
·
浙江柳晶整流器有限公司
浙江柳晶整流器有限公司位于浙江省温州市乐清经济开发区，创立于2008年，专业研发制造晶闸管、整流器、变频器等电力电子器件，产品涵盖逆变器、配电柜、软启动装置等，广泛应用于工业自动化与能源领域。凭借核心技术与完整产业链，为全球客户提供高效可靠的电力解决方案，权威认证，品质卓越。
介绍：
本文详细解析如何通过STEP7编程和两个时间继电器实现设备的循环启停控制，涵盖硬件配置、程序设计逻辑及调试要点，帮助工程师快速掌握这一实用技巧。
一、硬件配置与工作原理
实现循环启停需要两个时间继电器（T1/T2）配合接触器使用。T1控制运行时长，T2控制停止间隔，两者通过常开/常闭触点互锁形成闭环。当T1计时结束时触发T2开始计时，T2结束时又重启T1，如此循环往复。
二、STEP7程序设计要点
网络1：启动信号激活T1线圈，同时自锁保持
网络2：T1计时到后接通T2线圈，切断T1供电
网络3：T2计时到后重新激活T1，形成循环
保护逻辑：增加急停按钮和运行指示灯变量
三、调试与优化建议
实际应用中需注意时间继电器精度差异，建议留10%余量。若出现抖动现象，可尝试在触点两端并联0.1μF电容。测试时先用秒级短周期验证逻辑，再调整为实际需要的时长参数。
