本文详细解答NPN三极管在集电极12V、基极0.7V输入时的发射极输出电压计算逻辑,剖析导通条件与压降关系,并延伸讨论实际应用中的典型场景。

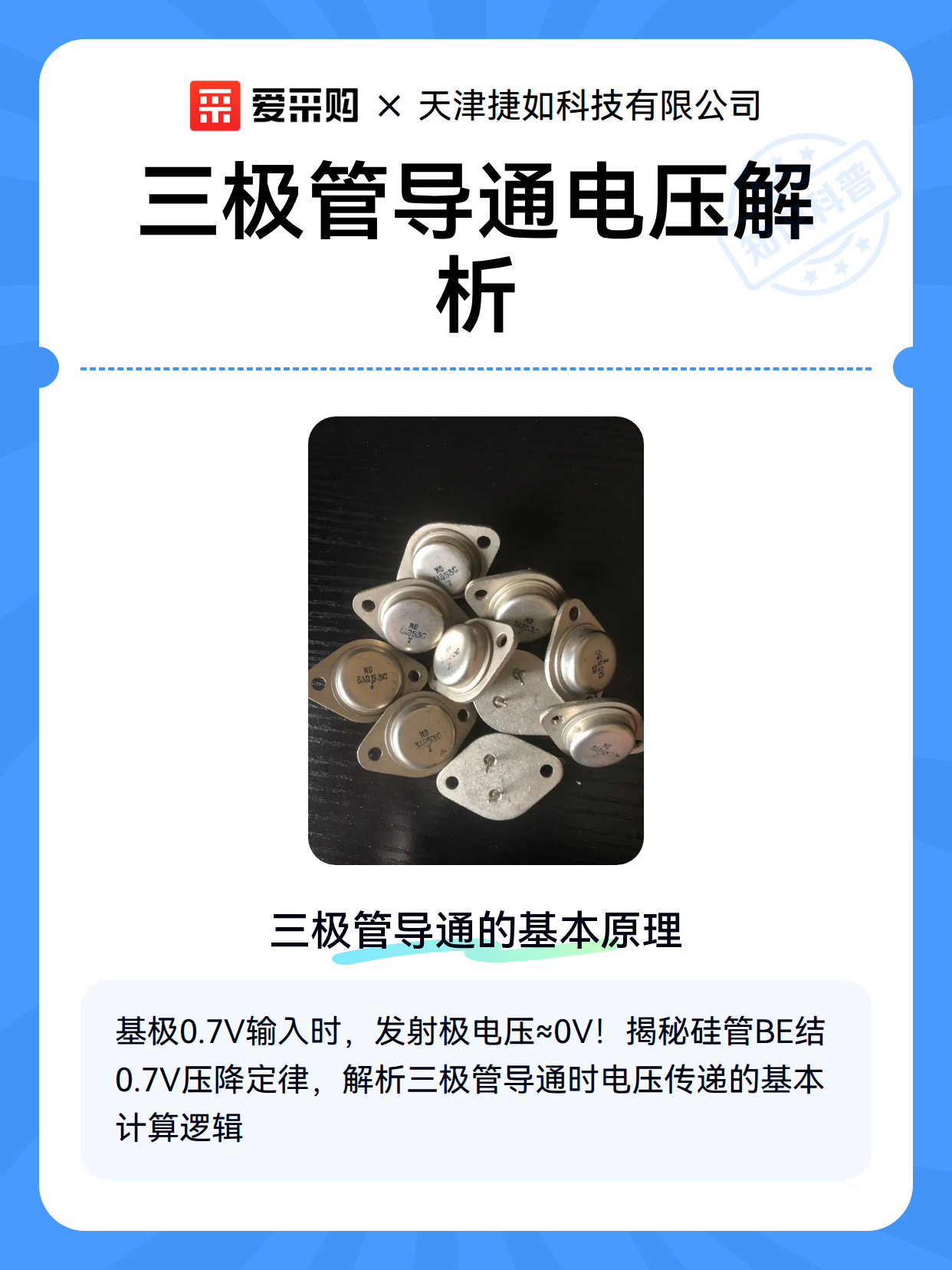

一、三极管导通的基本原理
当NPN三极管集电极接12V电源,基极输入0.7V时,意味着发射结(BE结)已正向偏置导通。此时发射极电压遵循:
压降定律:硅管BE结导通压降稳定在0.6-0.7V
计算公式:V_E = V_B - V_BE = 0.7V - 0.7V ≈ 0V
特殊状态:实际电路会存在微小残余电压(约0.1-0.2V)
二、影响输出电压的关键因素
材料特性:锗管BE压降仅0.2V,结果将完全不同
工作模式:饱和状态下CE压降约0.2V,影响最终输出
负载电阻:发射极串联电阻会分压导致电压升高
温度变化:每升高1℃,BE压降下降2mV
三、典型应用场景示例
这种导通状态常见于:
开关电路:用0.7V基极电压控制12V负载通断
电平转换:将低压信号转换为高电压驱动
电流放大:小基极电流控制大集电极电流
保护电路:利用导通特性实现过压截止
