npn三极管工作特点

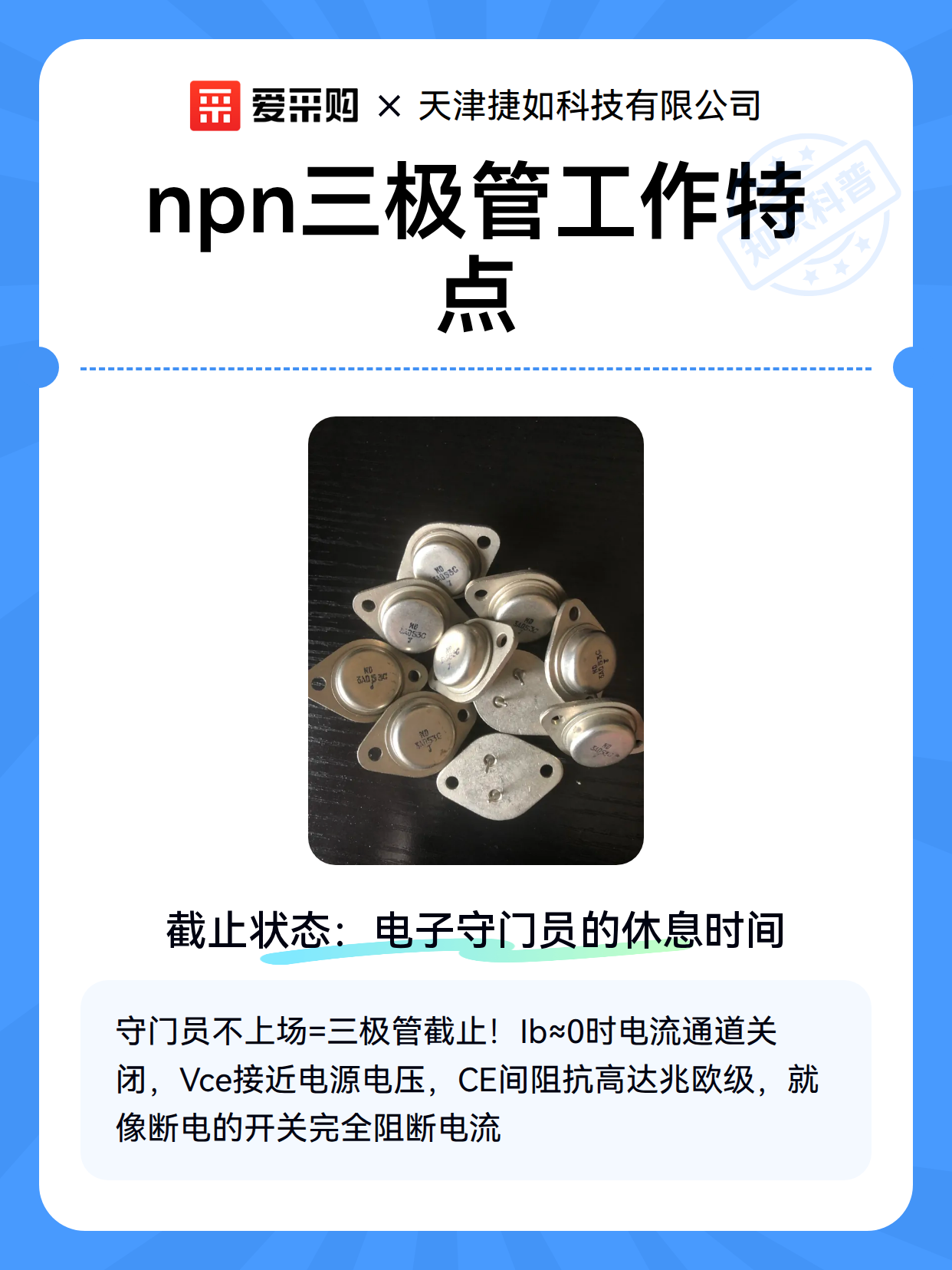

一、截止状态：电子守门员的休息时间

当npn三极管处于截止状态时，就像足球守门员坐在替补席上：

1. 电流阻断：基极电流Ib≈0，集电极-发射极间几乎没有电流通过（Ic≈0）

2. 电压表现：Vbe<0.7V，集电极电压接近电源电压（Vce≈Vcc）

3. 等效状态：相当于开关断开，CE极间阻抗可达数兆欧

二、饱和状态：电子高速公路的早高峰

进入饱和状态的三极管，如同早高峰时全开的收费站：

1. 电流畅通：Ib足够大时（通常>Ic/β），集电极电流达到最大值（Ic≈Vcc/Rc）

2. 电压特征：Vbe≈0.7V，Vce降至0.2-0.3V（称为饱和压降）

3. 等效状态：类似闭合的开关，CE极间阻抗仅几欧姆

三、两种状态的实战对比

通过三个维度理解截止与饱和的本质区别：

1. 控制逻辑：截止状态是"关"，饱和状态是"开"

2. 能量转换：截止时功耗极低（漏电流级），饱和时功耗集中在负载

3. 响应速度：从截止到饱和需要开启时间（ton），反之需要存储时间（ts）
