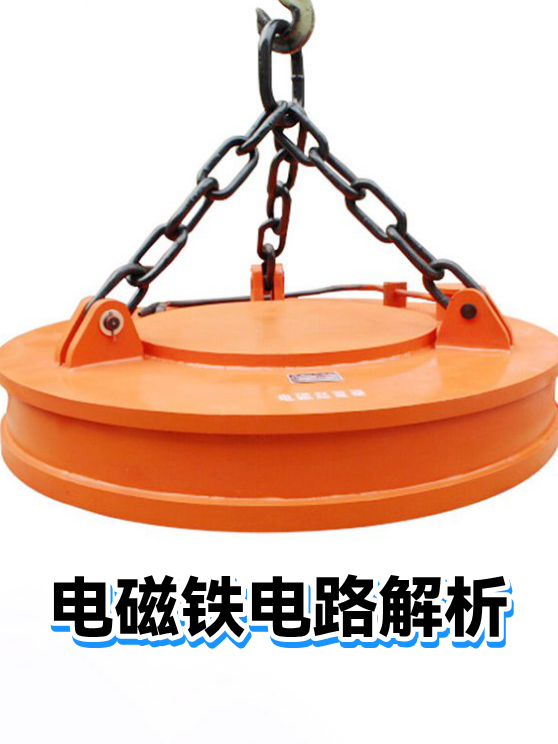

电磁铁电路解析
·
人民电器集团有限公司
人民电器集团，1996年成立于浙江乐清，专营低压管、继电器等多元电器产品，行业经验丰富，专业权威，备受认可。
介绍：
本文系统解析电磁铁的工作原理及电路组成，包括直流与交流电磁铁的区别、典型控制电路设计要点，以及工业应用中电磁铁电路的优化策略，帮助读者深入理解电磁铁在电气系统中的角色。
一、电磁铁工作原理与电路本质
电磁铁本质上是将电能转化为磁能的装置，其核心电路由线圈和铁芯构成。当电流通过线圈时，会产生磁场，使铁芯磁化形成临时磁体。直流电磁铁采用恒定电流供电，磁场稳定；交流电磁铁则需考虑涡流损耗，通常采用叠片铁芯设计。工业级电磁铁电路往往包含电流调节模块，以适应不同负载需求。
二、典型电磁铁控制电路设计
基本驱动电路：包含电源、开关元件（如继电器或晶体管）、保护二极管（续流二极管）
节能设计：采用脉冲宽度调制（PWM）技术控制平均电流，降低能耗
安全防护：过流保护电路防止线圈烧毁，温度传感器监测过热风险
反馈系统：高级应用会加入位置传感器形成闭环控制
三、工业应用中的电路优化
在自动化产线上，电磁铁电路需与PLC协同工作：
响应时间优化：通过降低线圈电感或提高驱动电压缩短动作时间
并联电阻设计：快速释放残余磁场，避免机械延迟
电磁兼容处理：采用屏蔽线缆和滤波电路减少对其他设备的干扰
寿命延长策略：智能控制模块可动态调整保持电流，平衡吸力与发热
