MOS管LED电路开关连接

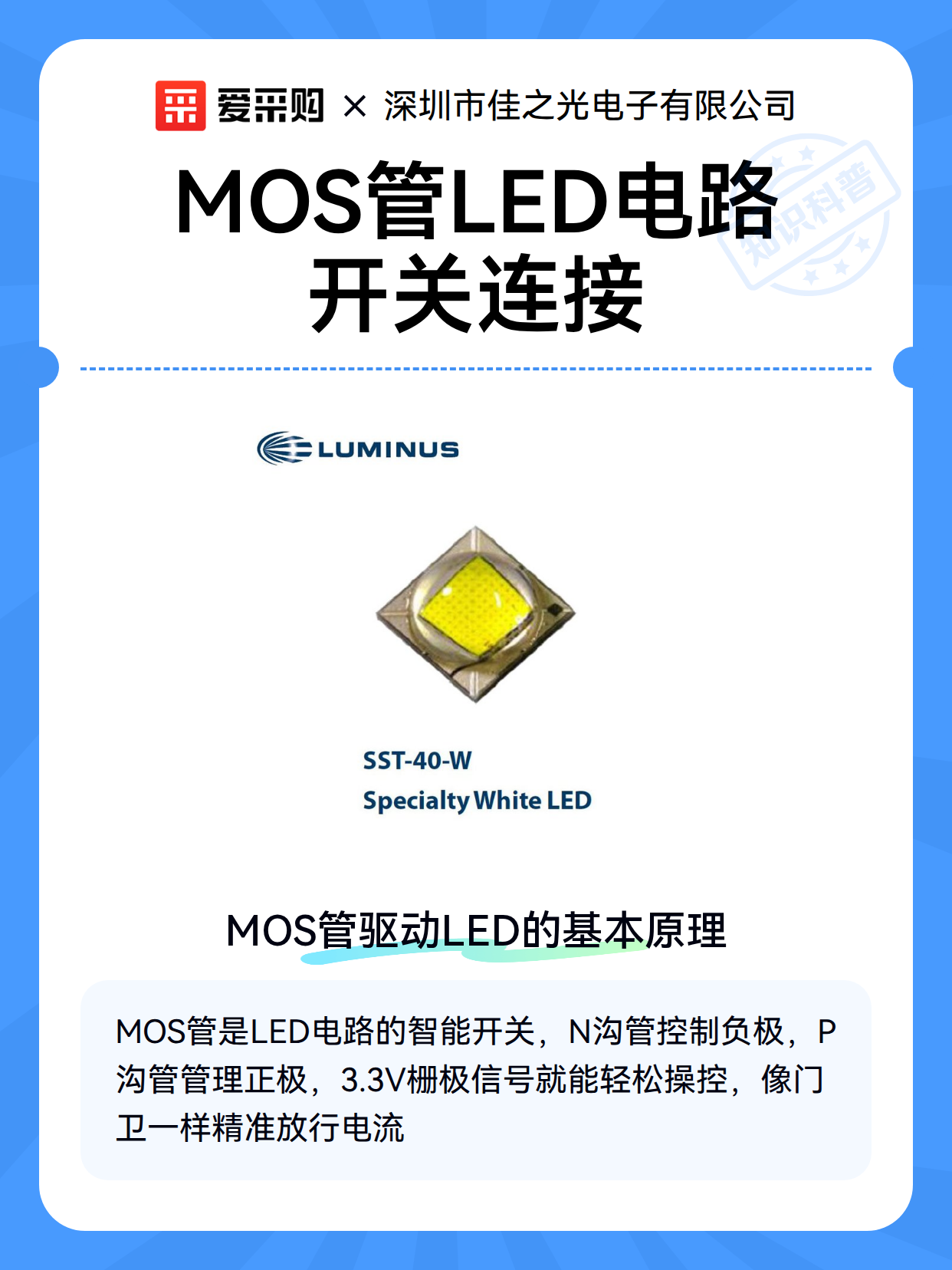

一、MOS管驱动LED的基本原理

MOS管就像LED电路的智能门卫，通过栅极电压控制电流通断。典型连接方式：

• N沟道MOS管：LED负极接漏极，正极经限流电阻接电源

• P沟道MOS管：LED正极接源极，负极接地

• 栅极通过驱动电路（如单片机IO口）控制，3.3V/5V即可触发

二、三种实用连接方案对比

1. 低压侧开关（N-MOS）

   • 布线简单，适合共阳极LED阵列

   • 需注意导通电阻（Rds(on)）导致的压降

2. 高压侧开关（P-MOS）

   • 方便实现电源隔离

   • 需更高栅极驱动电压（通常Vgs≥10V）

3. H桥驱动

   • 用互补MOS管实现调光

   • 可编程控制亮度与开关

三、避免翻车的实战技巧

• 栅极必须加10kΩ下拉电阻防误触发

• 并联续流二极管保护MOS管免受反电动势冲击

• 高频PWM调光时选择低Qg（栅极电荷）型号

• 大功率LED需计算散热：Pd=I²×Rds(on)
