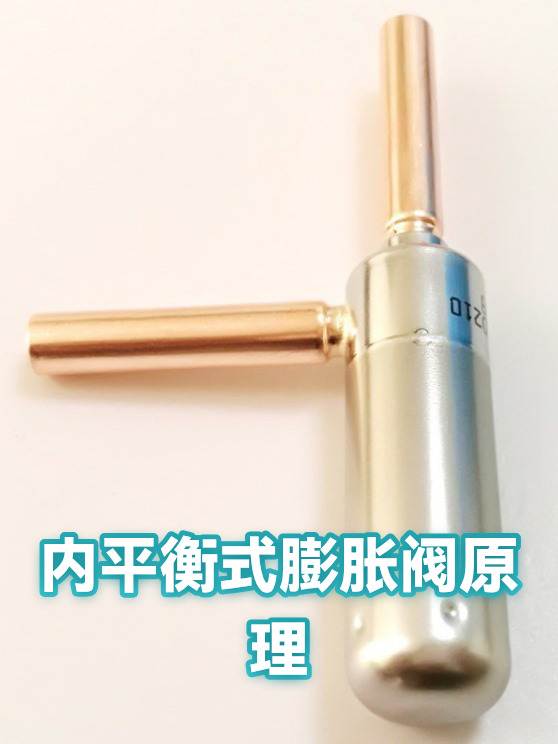

内平衡式膨胀阀原理
·
深圳市英达制冷机电有限公司
深圳坪山区2011年成立的英达制冷机电，专营电磁阀、制冷空调等多样制冷配件，经验丰富，专业权威，服务制冷领域。
介绍：
本文深入浅出解析内平衡式膨胀阀的工作原理，通过压力平衡机制与制冷剂流量控制两大核心模块，揭示其在制冷系统中的关键作用，并对比外平衡式结构的差异特点。
一、压力平衡的艺术
内平衡式膨胀阀就像制冷系统的智能水龙头，通过精妙的压力平衡机制调节制冷剂流量。其核心在于阀芯上方的感温包压力与下方蒸发器入口压力相互制衡：当蒸发器负荷增大时，感温包内压力上升推动阀杆下移，开度增大；负荷减小时弹簧力推动阀芯回位。这种动态平衡无需外部引压管，结构更紧凑。
二、制冷剂流量的精准调控
感温包响应：充注特殊工质的感温包紧贴蒸发器出口，快速感知温度变化
阀口设计：V型缺口阀芯实现流量线性调节，最小可控制冷剂流量误差±5%
过热度控制：保持蒸发器出口3-5℃过热度，既防液击又提升换热效率
三、与外平衡式的差异化特质
相比需要引压管的外平衡式结构，内平衡阀在蒸发器压降小于30kPa时优势明显：安装空间节省40%，且不受引压管结霜影响。但压降过大时可能出现调控偏差，此时需切换外平衡结构。典型应用场景包括小型冷柜、窗式空调等低压降系统。
