计量接线盒端口详解

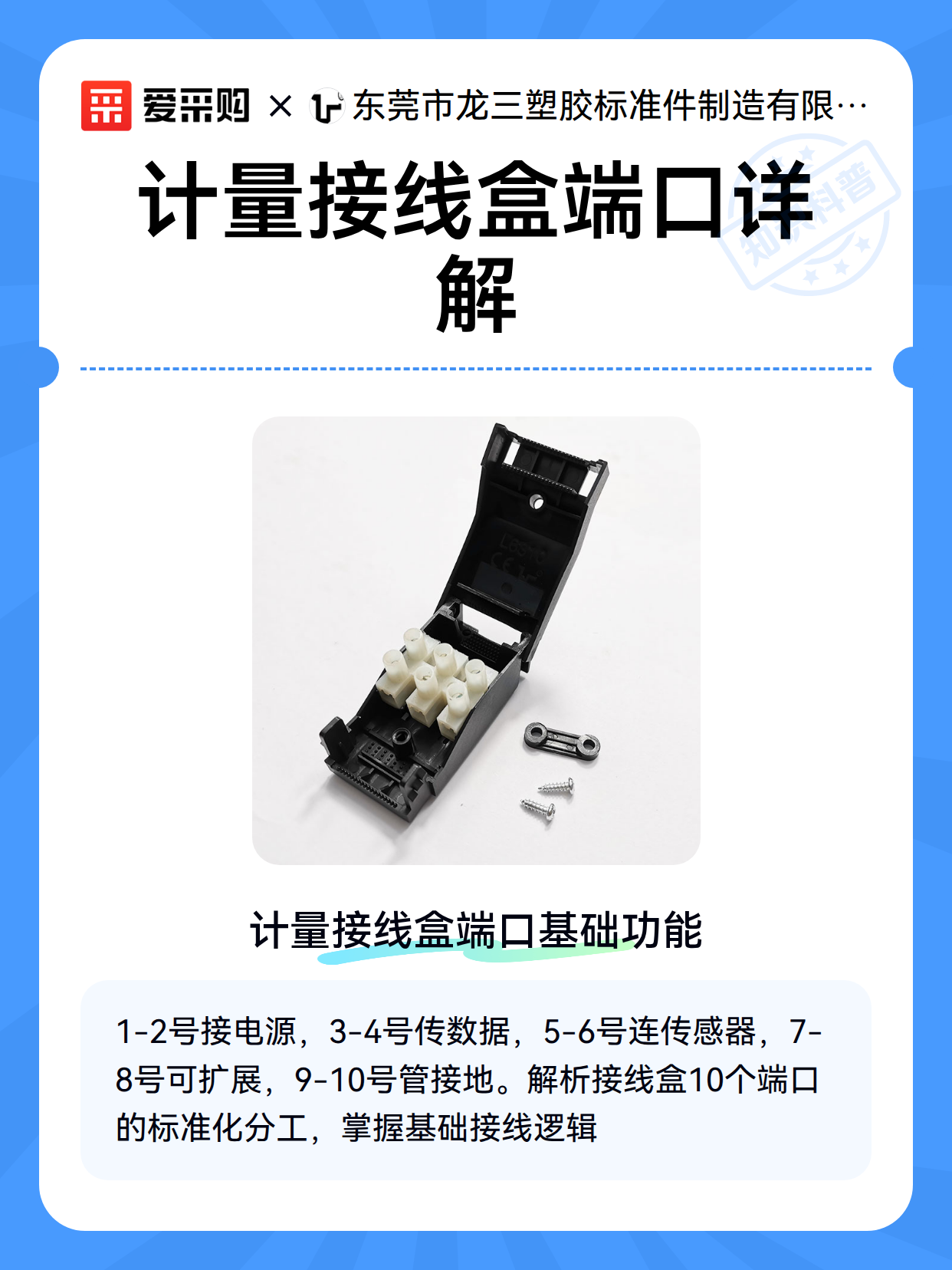

一、计量接线盒端口基础功能

计量接线盒的端口设计通常遵循清晰的逻辑，1到10号端口各司其职：

• 1-2号端口：主电源输入，连接交流或直流供电

• 3-4号端口：信号输出，传输计量数据至显示设备

• 5-6号端口：传感器接入，接收温度或压力信号

• 7-8号端口：备用扩展接口，可接二次仪表

• 9-10号端口：接地与屏蔽，降低信号干扰风险

端口编号可能因型号不同略有差异，但核心功能划分类似。

二、端口连接的实用技巧

实际接线时有两个关键注意点：

1. 防错设计：多数端口采用差异化插头规格，避免误插

2. 信号隔离：模拟量与数字量信号会分开布线，减少串扰

3. 扩展能力：通过7-8号备用端口可实现多设备级联

建议操作前用万用表确认端口属性，特别是改造旧设备时。

三、典型应用场景示例

不同场景下端口使用方式会动态调整：

• 能耗监测系统：3-4号端口接数据采集器，9号端口做等电位接地

• 工业生产线：5-6号端口连接多个传感器形成监测网络

• 实验室标定：利用7-8号端口接入校准仪器进行精度验证

• 户外安装：10号端口需加强防水处理，必要时增加防雷模块
