筒夹工作原理

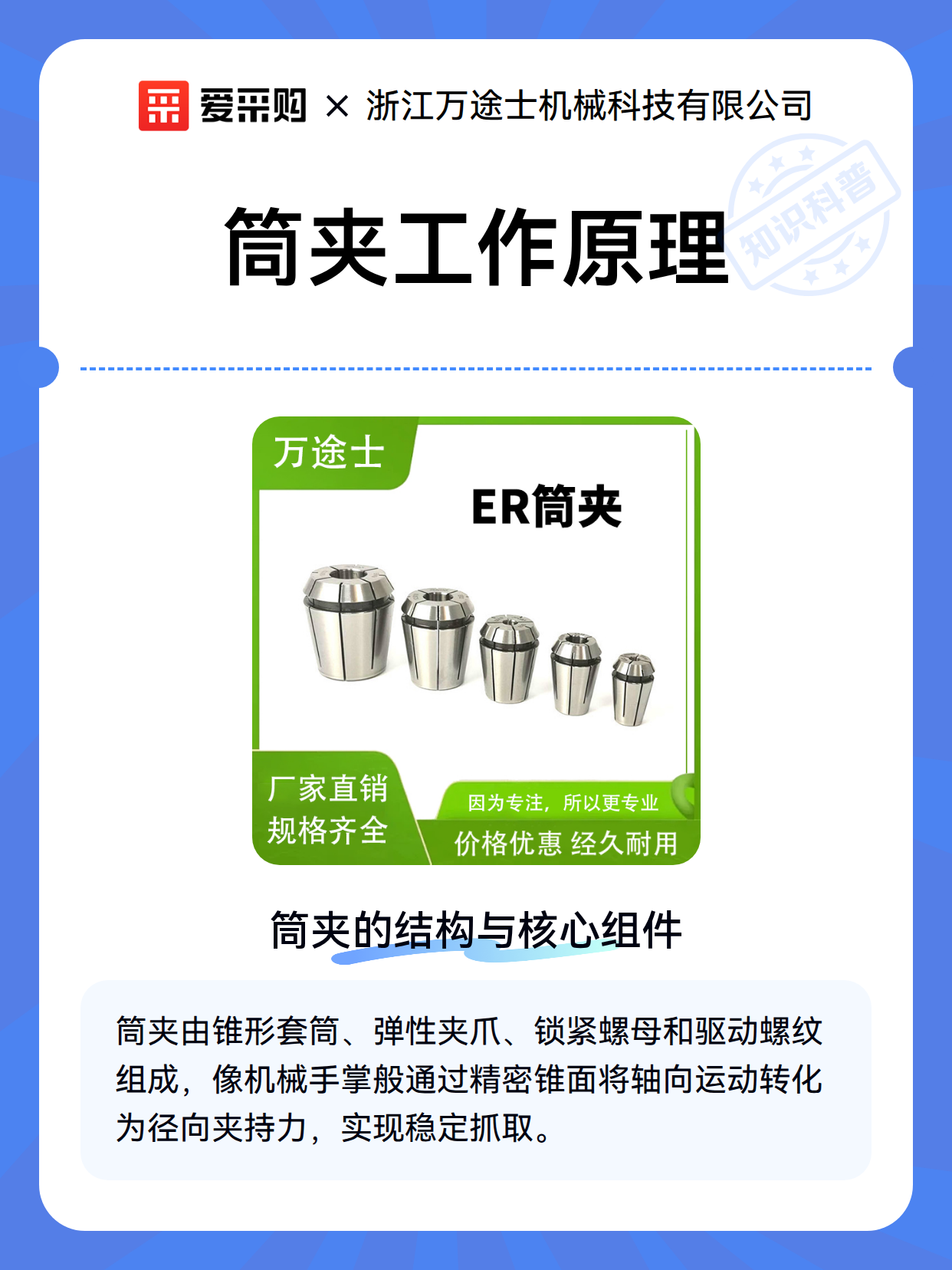

一、筒夹的结构与核心组件

筒夹虽小，五脏俱全。它的核心设计就像一个灵活的机械手掌：

• 锥形套筒：通常采用合金钢材质，内壁为精密锥面，是施加夹紧力的主要载体

• 弹性夹爪：3-6瓣不等，通过径向收缩实现夹持，像手指一样灵活开合

• 锁紧螺母：旋转时产生轴向推力，将锥套的直线运动转化为夹爪的径向运动

• 驱动螺纹：将旋转力矩转化为轴向拉力，常见螺距为1.5-2mm

二、夹持力的产生机制

筒夹的力学转换堪称机械设计的经典案例：

1. 扭矩转换：旋转螺母时，螺纹将圆周运动转化为直线运动，产生轴向拉力

2. 锥面效应：30°-45°的锥角设计，使轴向拉力放大为径向夹持力（理论放大倍率约2-3倍）

3. 弹性变形：夹爪在0.1-0.3mm变形范围内保持恒定夹持力，避免损伤工件

4. 自锁特性：锥面摩擦角确保夹持状态稳定，振动环境下也不会松动

三、实际应用中的技术要点

用好筒夹需要掌握这些实用技巧：

• 匹配原则：夹爪内径应比工件小0.02-0.05mm，确保初始接触面积足够大

• 清洁维护：锥面残留切屑会导致夹持力下降30%以上，需定期用气枪清理

• 温度补偿：连续加工时，每10℃温升会使夹持力变化约2%，高温工况需选特殊材质

• 寿命判断：当夹爪开口度磨损超过0.1mm时，建议更换新筒夹以保证精度
