2mm钢板喷砂变形量

一、喷砂如何影响钢板平整度

喷砂就像给钢板做‘风沙浴’，高速砂粒冲击会引发两种变形：

• 局部凹陷：每平方米承受20-30公斤压力时，2mm钢板表面可能产生0.1-0.3mm塌陷

• 边缘翘曲：未固定边缘在连续冲击下容易上翘，典型变形量约0.5-1.2mm

• 应力变形：砂粒撞击产生的残余应力可能导致后期自然变形

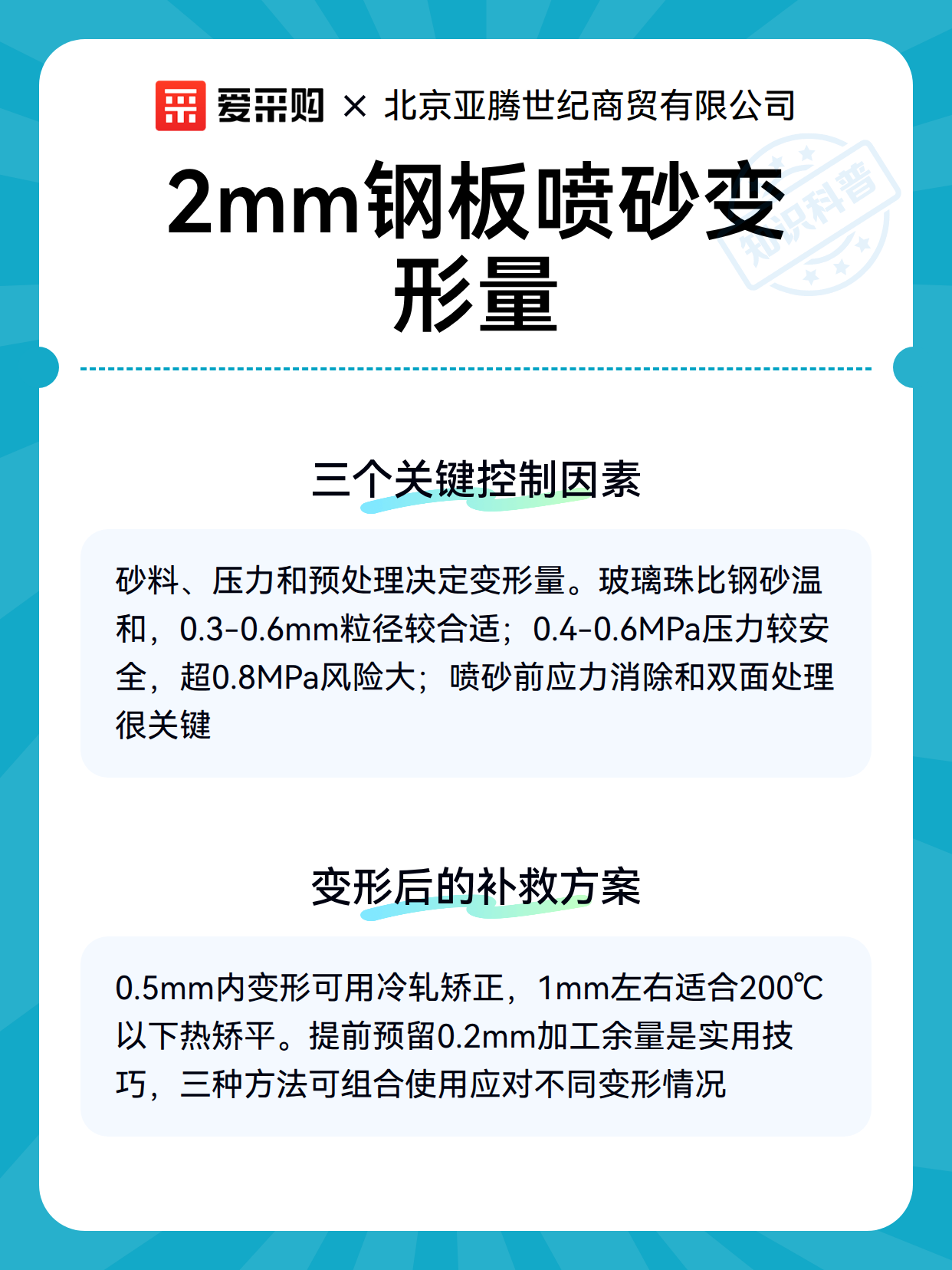

二、三个关键控制因素

1. 砂料选择：

   • 玻璃珠比钢砂温和，变形量可减少40%

   • 粒径0.3-0.6mm的砂粒平衡效率与损伤

2. 压力调节：

   • 0.4-0.6MPa压力适合2mm薄板处理

   • 超出0.8MPa时变形风险显著增加

3. 预处理技巧：

   • 喷砂前做应力消除处理很必要

   • 双面交替喷砂能抵消部分应力

三、变形后的补救方案

遇到已变形的钢板不必报废：

• 矫平机处理：0.5mm以内变形可通过冷轧矫正

• 热矫平法：对1mm左右变形效果理想，但需控制温度在200℃以下

• 补偿加工：预留0.2mm余量给后续变形

想了解更多产品的具体功能？爱采购平台上有详细的产品参数和用户评价可以参考。快来看看吧！
