6针急停开关电路画法

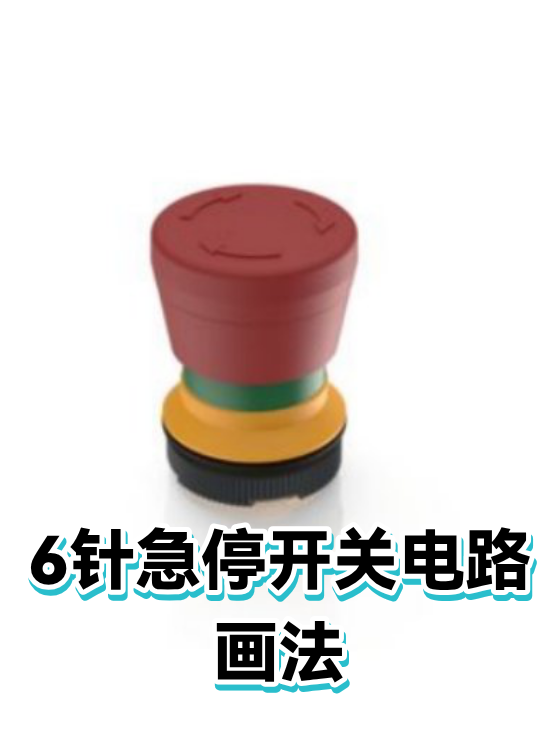

一、认识6针急停开关结构

6针急停开关通常包含两组常闭触点（NC）和两组常开触点（NO），通过机械联动实现快速断电。6个引脚中，1-2为第一组NC触点，3-4为NO触点，5-6为第二组NC触点。按下急停按钮时，所有NC触点立即断开，NO触点同步闭合，这种双通道设计大幅提升安全可靠性。

二、典型接线步骤

1. 主回路连接：将设备电源线串联接入1-2或5-6引脚NC触点

2. 状态指示电路：3-4引脚NO触点可接报警灯或PLC输入信号

3. 冗余设计：建议同时使用两组NC触点，形成双重保护

4. 复位功能：顺时针旋转按钮可解锁复位，触点恢复初始状态

三、关键注意事项

• 必须使用双断点设计，确保任意一组NC触点失效仍能切断电路

• 导线截面积需匹配设备电流，一般不小于1.5mm²铜线

• 测试时先断开负载，用万用表验证触点通断状态

• 安装位置应醒目易操作，避免阳光直射和油污侵蚀
