本文详细讲解3相电机接线方法，包括接线盒结构、星形与三角形接法的区别及适用场景，并提醒操作时的注意事项，帮助读者安全高效地完成接线工作。
一、认识3相电机接线盒

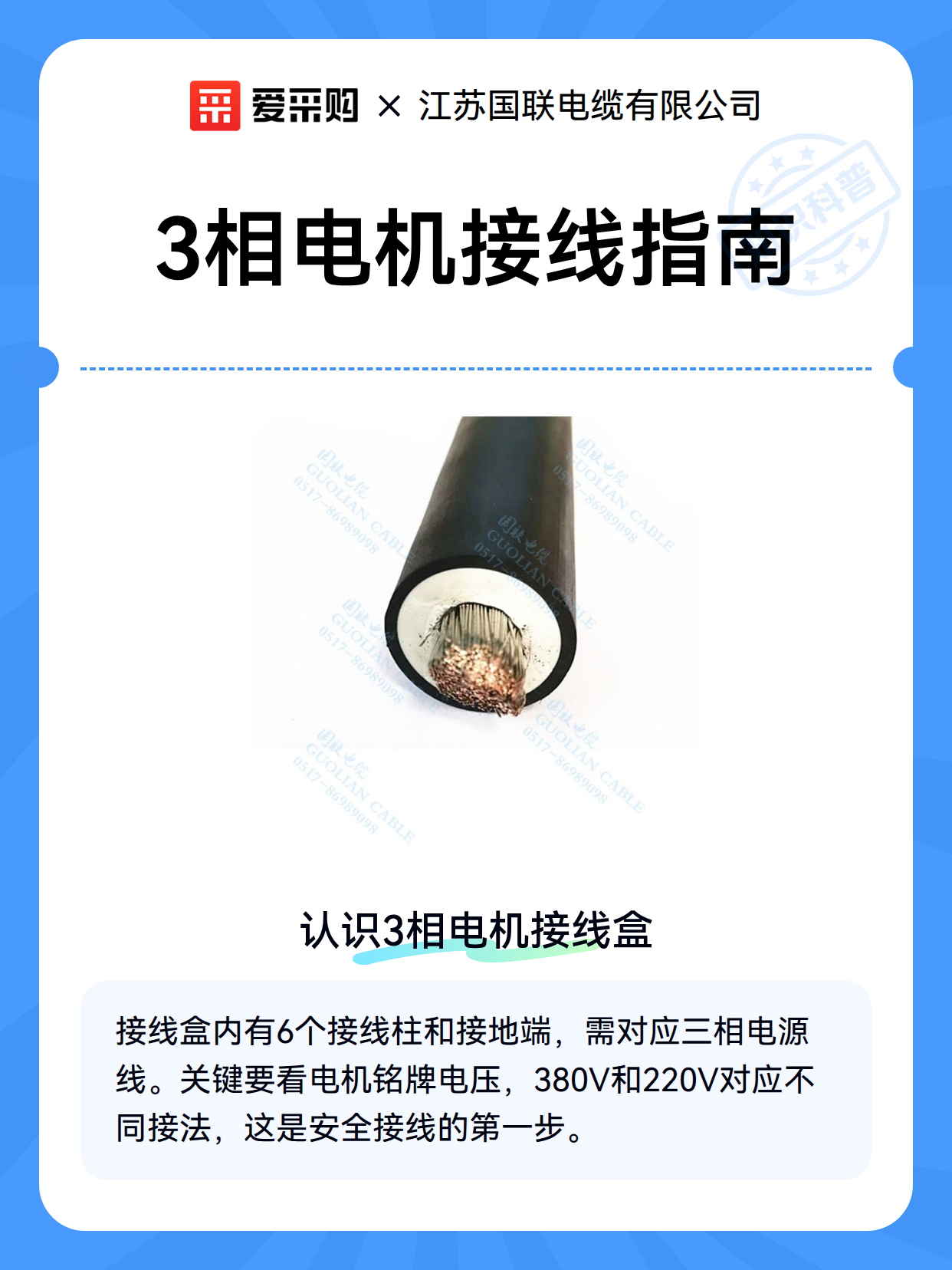

打开电机接线盒就像打开一个小型电路迷宫，里面通常有6个接线柱（U1/U2、V1/V2、W1/W2）和接地端子。3相电源线（L1/L2/L3）需要与这些接线柱正确配对，关键是要分清电机铭牌标注的380V或220V电压——这决定了该用星形接法还是三角形接法。
二、两种经典接线方案
- 星形接法（Y型）
适合380V电源：将U2/V2/W2用铜片短接，L1/L2/L3分别接U1/V1/W1。这种接法启动电流小，像汽车低速挡，适合频繁启停的场合。
- 三角形接法（△型）
适合220V电源：用铜片横向连接U1-W2、V1-U2、W1-V2，再接入三相电源。相当于汽车高速挡，能发挥电机全部潜力，但启动冲击较大。
三、操作中的实用技巧
接线前务必断电验电！建议使用万用表测量绕组电阻，正常值应在几欧姆范围。压接端子时听到"咔哒"声才算到位，裸露线头长度不超过5mm。完成后先点动测试转向，反转任意两相线即可调整。若电机发热异常，立即检查是否接错线或负载过大。
