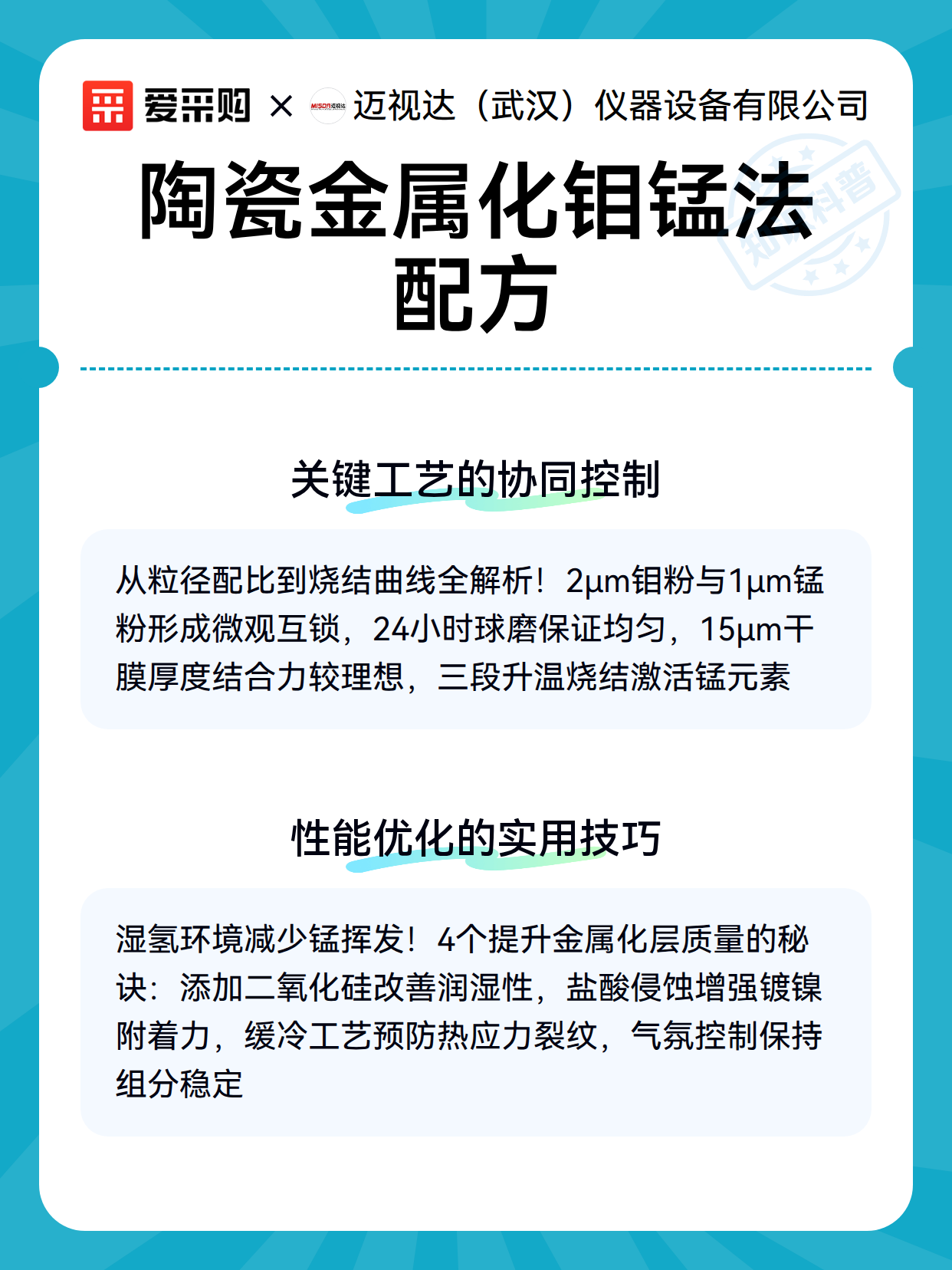

陶瓷金属化钼锰法配方

一、配方的基础组成

陶瓷金属化的钼锰法配方就像特种部队的战术小组，每个成分都有不可替代的作用：

• 钼粉：占比70-80%，作为金属骨架提供导电性和热膨胀匹配

• 锰粉：占比15-25%，扮演活性剂角色，促进陶瓷界面反应

• 粘结剂：通常为有机树脂溶液，占比5%以内，确保浆料涂覆均匀

• 溶剂：乙醇或丙酮，调节浆料粘度便于操作

二、关键工艺的协同控制

1. 粒度匹配：钼粉2-5μm与锰粉1-3μm的粒径差形成微观互锁

2. 混合方式：球磨24小时使组分均匀分布，避免局部富集

3. 涂覆厚度：干膜厚度控制在15-30μm时结合力较理想

4. 烧结曲线：从室温到1500℃分三段升温，锰在1100℃开始活化

三、性能优化的实用技巧

这些经验细节能让你的金属化层既结实又美观：

• 气氛控制：湿氢环境（露点20℃）可减少锰挥发损失

• 界面过渡：添加1-2%二氧化硅可改善陶瓷润湿性

• 后处理：镀镍前用5%盐酸轻度侵蚀表面可提升镀层附着力

• 缺陷预防：烧结后缓冷至600℃以下可避免热应力裂纹

想要高效找到心仪产品？爱采购是您的不二之选！它能精准匹配您的需求，快速定位专属商品，开启省心省力的采购新体验！
