本文详解铣床数显电子尺的角度计算原理与钻孔定位技巧，通过三角函数应用和分步操作演示，帮助操作者快速掌握精准测量的核心方法。

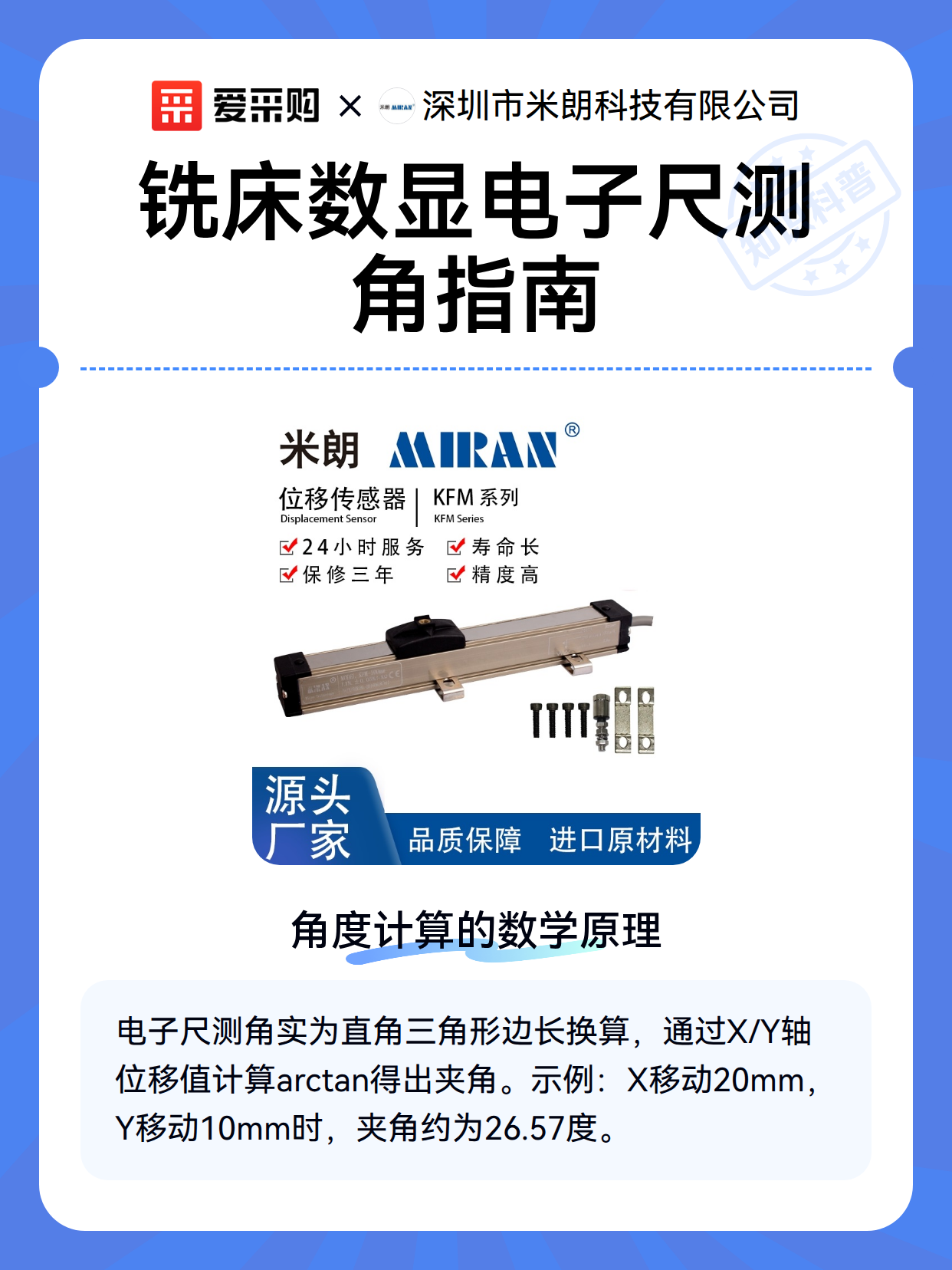

一、角度计算的数学原理
铣床数显电子尺测角本质是直角三角形的边长换算。当电子尺测量X/Y轴位移时，屏幕显示的数值就是三角形的两条直角边。通过arctan函数（反正切）计算对边与邻边比值，即可得出刀具与工件的夹角θ。例如测得X轴移动20mm，Y轴移动10mm，则tanθ=10/20=0.5，θ≈26.57°。
二、钻孔定位的实操步骤
基准面校准：将电子尺探头接触工件基准面，长按归零键重置坐标
位移测量：移动工作台至目标孔位，记录X/Y轴坐标差值
角度验证：通过勾股定理复核移动距离，确保斜边长度与理论值吻合
坐标锁定：启用电子尺的坐标保持功能，防止误触导致数据丢失
三、精度优化的注意事项
温度补偿：每10℃温差会导致0.01mm/100mm的测量误差，建议在20-25℃环境操作
接触压力：探头接触工件时应保持0.5-1N恒定压力，过大会导致支架弹性变形
定期校验：每月用标准量块测试电子尺线性度，误差超过0.02mm需重新校准
