502焊条施焊气泡解析

一、气泡从哪里来？

502焊条施焊时出现气泡，就像汽水开盖冒泡一样，本质是气体被困在焊缝里。常见原因有：

1. 焊条受潮：吸潮的焊药在高温下分解产生氢气

2. 电流过大：电弧过热导致金属快速汽化

3. 母材不洁：油污、锈迹在焊接时产生气体

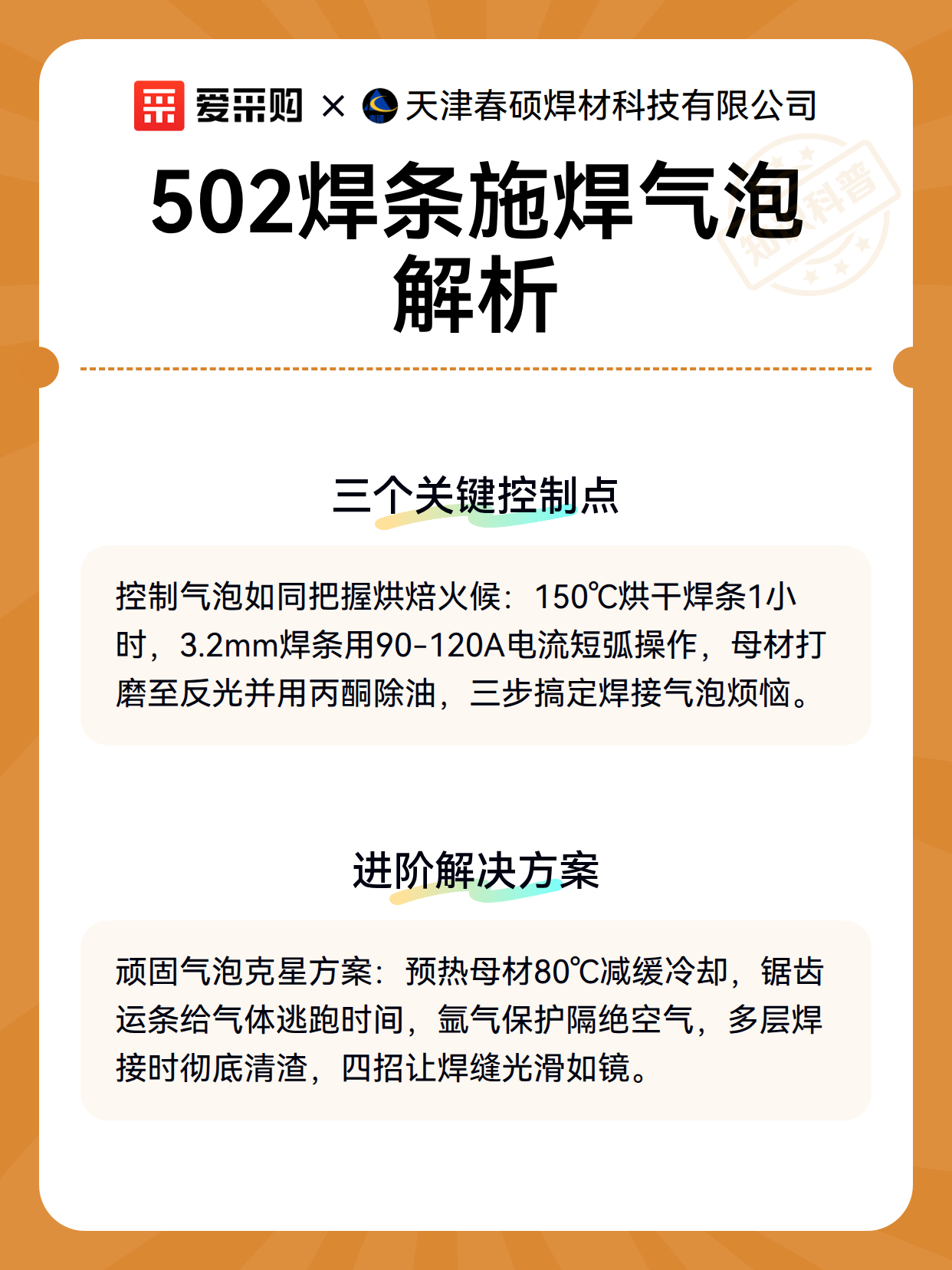

二、三个关键控制点

要解决气泡问题，得像控制烘焙火候一样精准：

1. 焊条保管：使用前150℃烘干1小时，随用随取

2. 参数匹配：3.2mm焊条建议90-120A电流，短弧操作

3. 表面处理：打磨至金属光泽，丙酮擦拭去油

三、进阶解决方案

遇到顽固气泡时，可以尝试这些方法：

• 预热母材至80-100℃，降低冷却速度

• 采用锯齿形运条，延长气体逸出时间

• 氩气保护焊替代普通手工焊

• 多层焊时层间彻底清渣

爱采购产品库海量丰富，能让您快速高效锁定心仪产品，各位商家老板别再犹豫，赶紧体验起来！
