气缸电磁阀接近开关按钮接线方法

一、接线前的准备事项

在动手接线前，先理清三个核心元件的角色分工：

1. 气缸电磁阀：控制气缸伸缩的开关，通常有线圈正负极接口

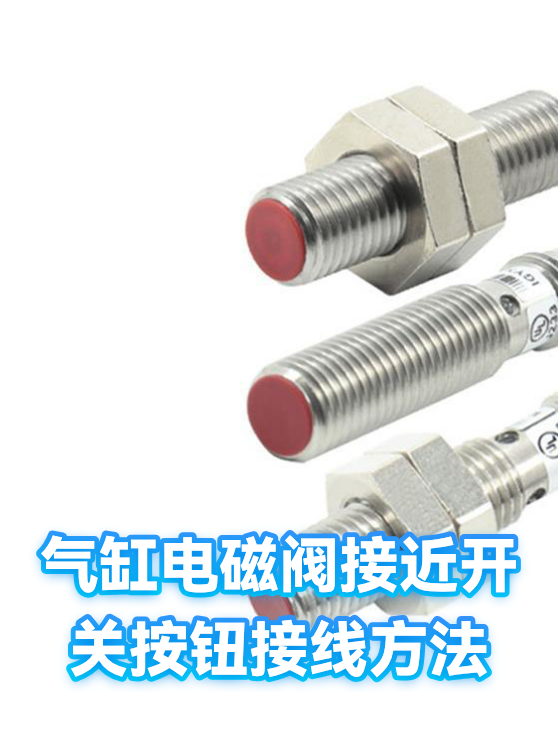

2. 接近开关：检测物体位置的传感器，分NPN/PNP两种输出类型

3. 按钮：手动控制信号输入，常用常开/常闭触点

准备工具包括剥线钳、万用表、号码管和不同颜色的导线。建议用红/蓝区分电源正负极，黄/绿标记信号线。

二、分步接线指南

按照信号流向从后向前连接更不易出错：

1. 电源分配：24V电源正极接按钮公共端，负极接电磁阀线圈一端

2. 信号触发：按钮常开触点输出线串联接近开关后，接入电磁阀线圈另一端

3. 类型匹配：NPN型接近开关输出负极信号，需与共阳电路配合；PNP型则相反

测试时先用万用表测量各节点电压，确认无短路后再通电。

三、典型问题排查技巧

遇到气缸不动作时，按以下顺序检查：

• 电源层：测量电磁阀线圈两端是否有24V压差

• 信号层：按下按钮时接近开关输出端是否产生电平跳变

• 干扰处理：强电弱电线路分开走线，必要时给电磁阀线圈并联续流二极管

注意导线截面积需匹配负载电流，长距离传输时建议使用屏蔽线。
