四根线两根火线两根零线接法

一、基础接线原理

遇到四根线（两根火线L1/L2+两根零线N）时，先用电笔区分火线零线。火线通常为红色或棕色，零线为蓝色。关键原则是：同色线需保持回路一致，火线必须经过开关控制，零线直接接入用电设备。若为380V双火线系统，需确保两火线相位差正确。

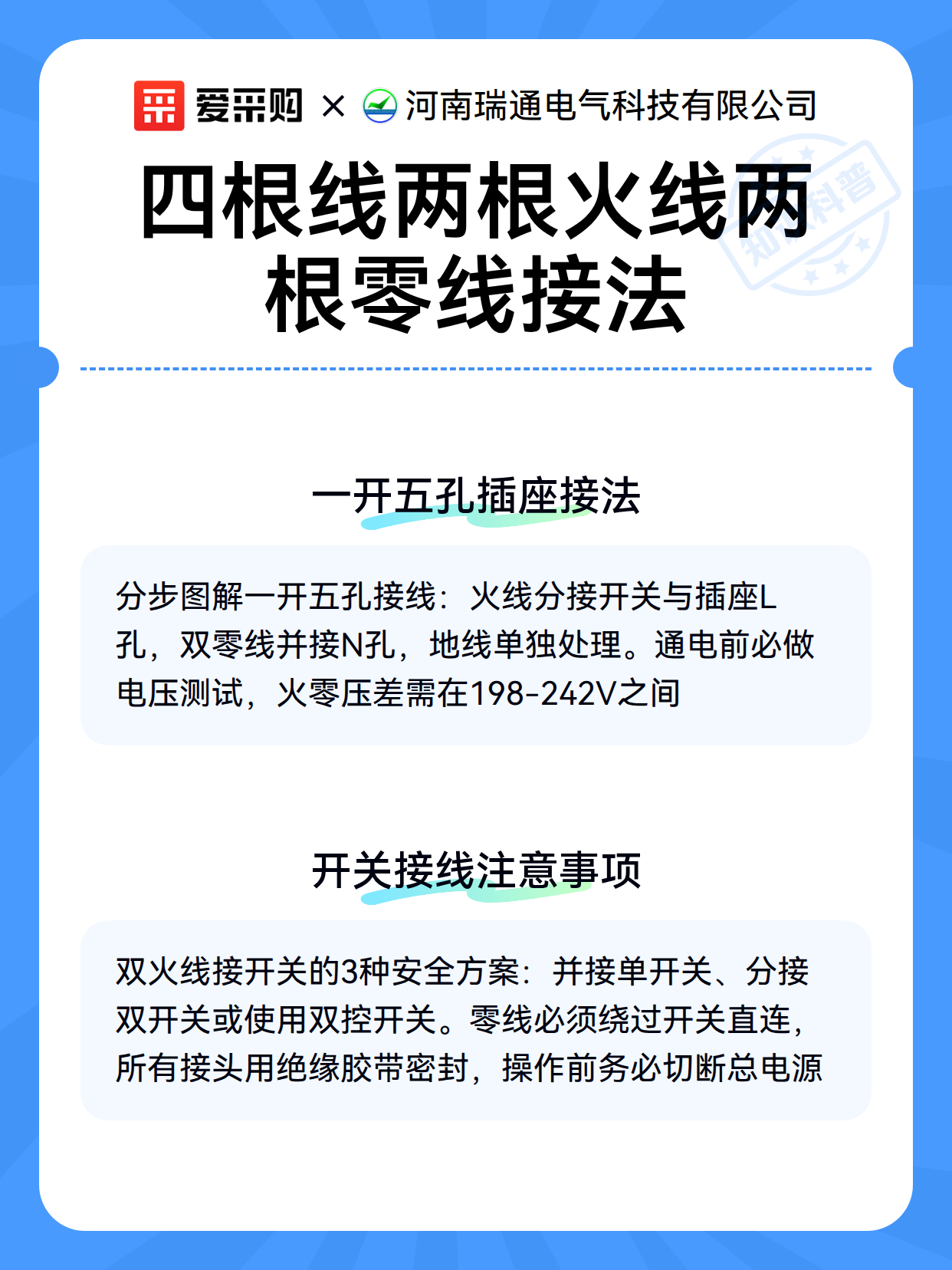

二、一开五孔插座接法

1. 开关部分：取一根火线接开关输入端，输出端连接插座L孔

2. 插座部分：另一根火线直接接入插座L孔（实现常通电），两根零线并接至插座N孔

3. 地线处理：若无地线需做好绝缘，黄绿双色地线必须单独接地

4. 测试阶段：通电前用万用表测量火-零电压应为220V±10%，火-地电阻需大于1MΩ

三、开关接线注意事项

当两根火线需接开关时，必须采用双控开关或分路控制：

• 单开关控制：将两火线并接至开关输入端，输出端分别接负载

• 双开关独立控制：每火线各接一个开关，避免直接短接

• 零线处理：所有零线在接线盒内并接，严禁接入开关

• 安全警示：操作前断开总闸，完成后用绝缘胶带包裹所有接头
