二极管的压降和导通电压

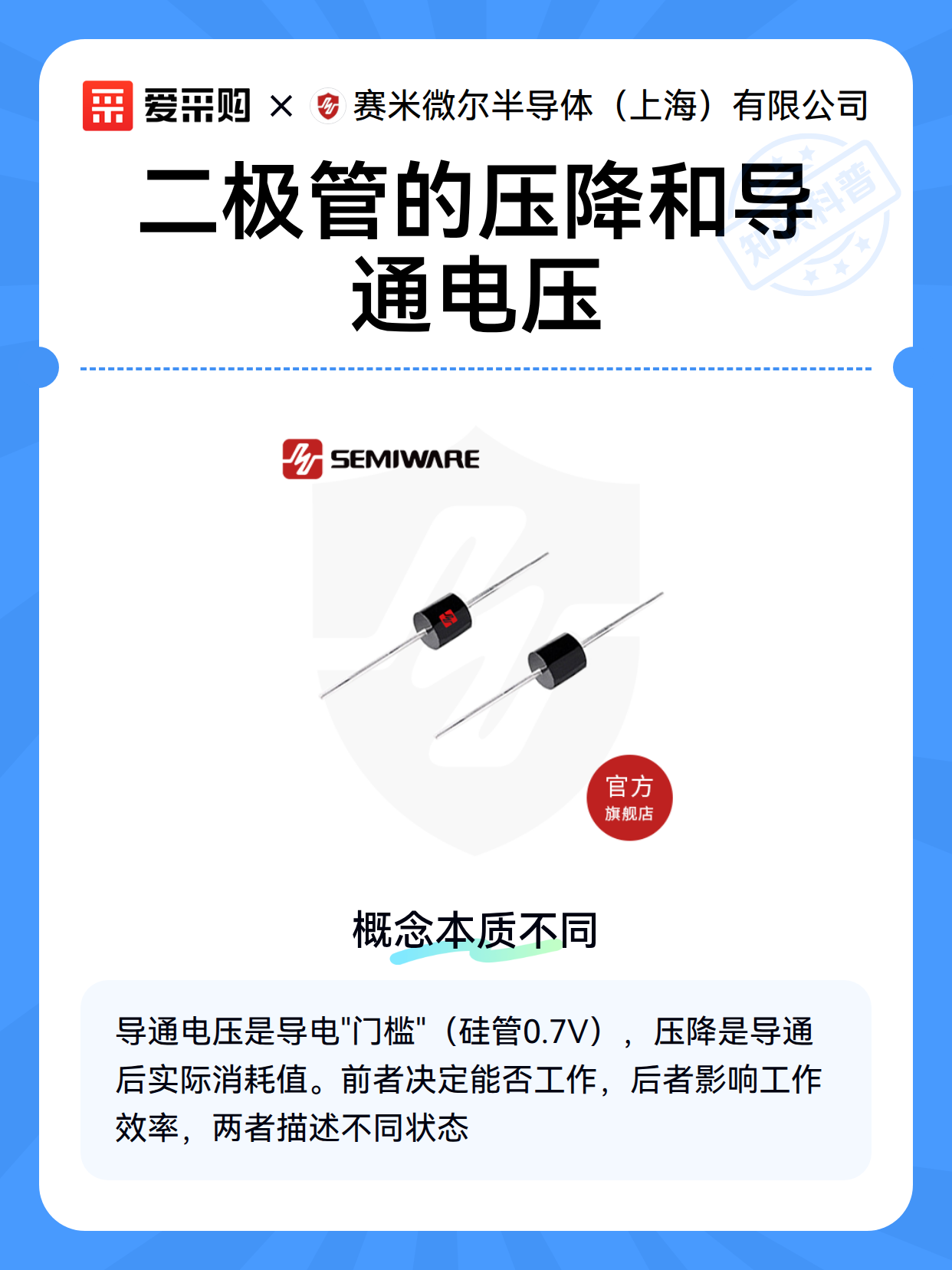

一、概念本质不同

压降和导通电压虽都与二极管工作特性相关，但描述的是不同状态：

1. 导通电压是二极管开始导电的"门槛"，硅管约0.7V，锗管约0.3V

2. 压降是导通后实际消耗的电压值，通常略高于导通电压

3. 关键区别：导通电压是临界值，压降是持续工作值

二、实际表现差异

测试时能看到明显不同特征：

1. 导通电压测试：缓慢调高电源电压，电流突增点对应的电压值

2. 压降测量：导通后稳定工作状态下，二极管两端的电位差

3. 典型案例：1N4007在500mA电流时，压降约1.1V，比导通电压高30%

三、工程应用中的选择

不同场景关注重点各异：

1. 开关电路重点考虑导通电压，确保信号能可靠触发

2. 整流电路更关注压降，大电流时发热量与压降直接相关

3. 低功耗设计需兼顾两者，选择导通电压低且压降小的型号
