场效应管的rds是啥
·
上海雅展电子科技有限公司
上海雅展电子科技有限公司，2010年成立于上海市，主营三极管、稳压器等，产品多样，权威可靠。
介绍：
本文解析场效应管中Rds(on)的定义与作用，解释其如何影响器件导通损耗和温升，并探讨降低Rds(on)的常见技术手段，帮助读者理解这一关键参数的实际意义。

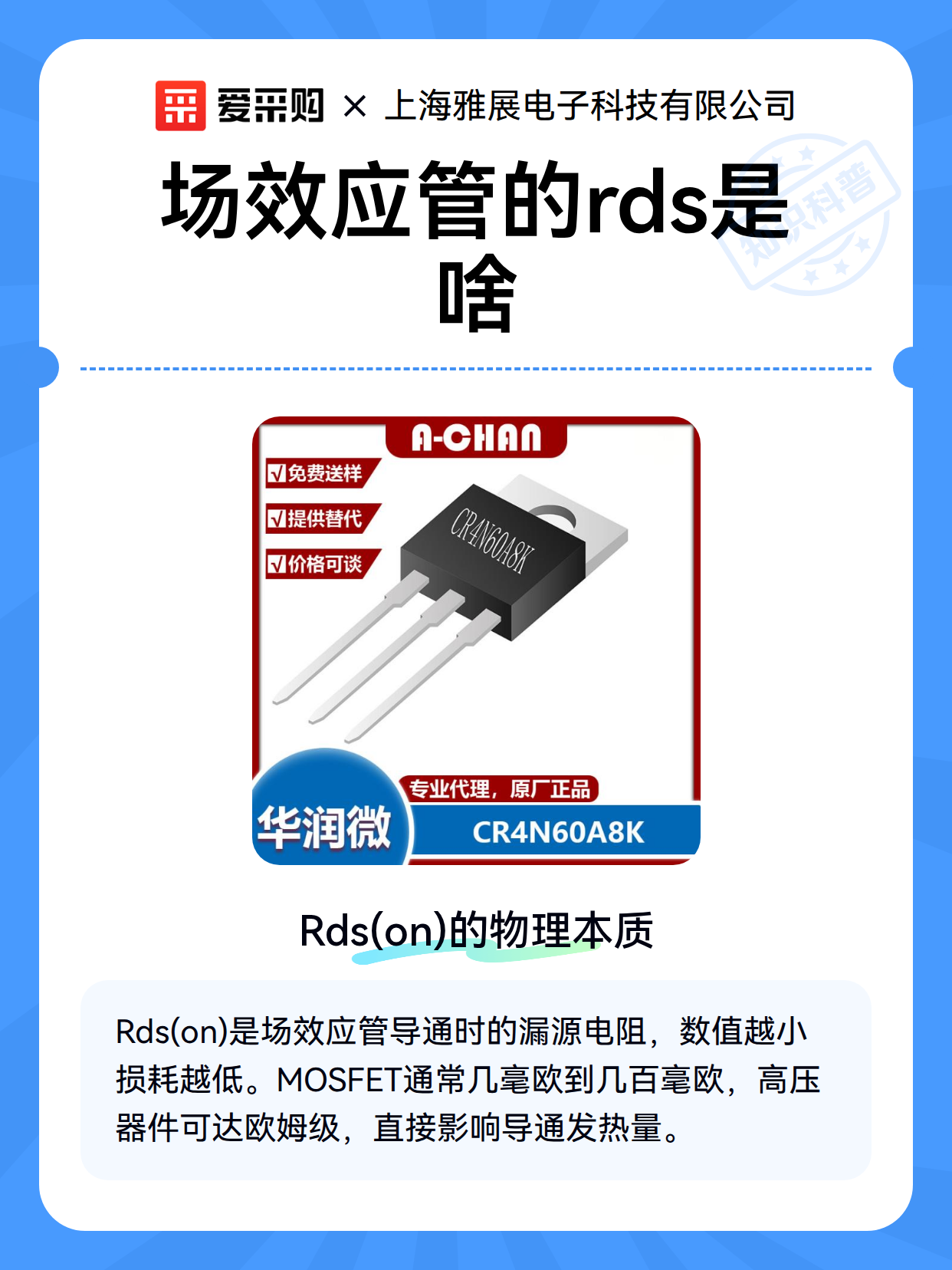

一、Rds(on)的物理本质
Rds(on)是场效应管导通时漏极-源极之间的电阻值，就像水管打开时的水流阻力。这个数值越小，电流通过时的能量损耗就越低。以常见的MOSFET为例，通常Rds(on)在几毫欧到几百毫欧之间，但高压器件可能达到欧姆级。它直接决定了器件导通状态下的发热量，是选型时的重要参考指标。
二、参数背后的工程影响
效率杀手：当10A电流通过100mΩ的Rds(on)时，会产生10W的功率损耗
温度关联：Rds(on)会随温度上升而增加，85℃时可能比25℃高出30%
结构决定：沟道长度、材料电阻率、芯片面积共同影响最终阻值
频率代价：超低Rds(on)设计可能牺牲开关速度，需要权衡选择
三、技术优化的三个方向
现代半导体技术通过多种途径降低Rds(on)：
材料革命：碳化硅器件比硅基同类产品Rds(on)降低50%以上
结构创新：沟槽栅设计将传统平面结构的导通电阻压缩30%
封装升级：铜夹封装替代键合线，减少封装内阻贡献部分
工艺精进：超薄晶圆加工使导通层厚度突破微米级极限
