双馈调速系统主电路设计

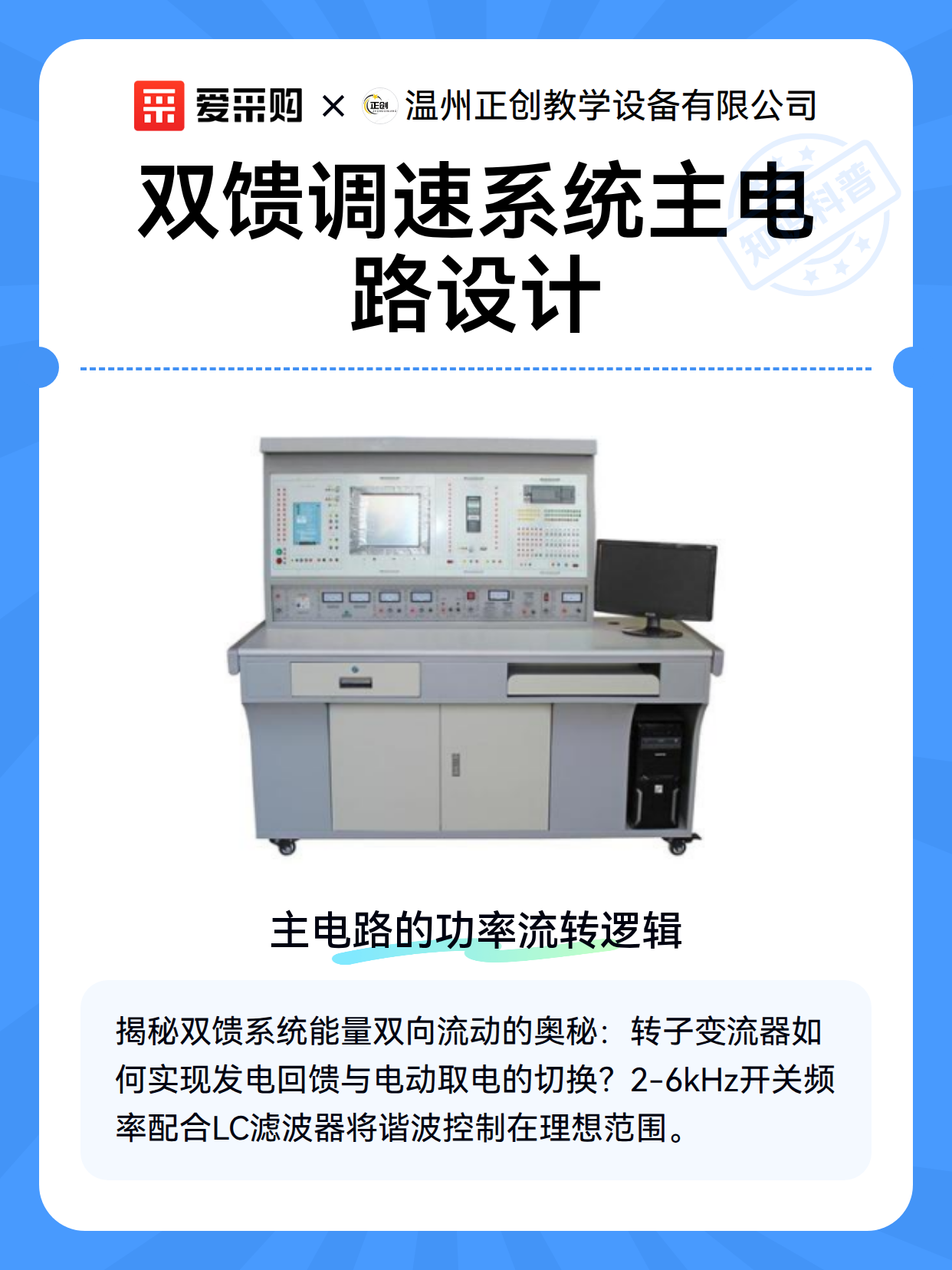

一、主电路的功率流转逻辑

双馈调速系统的核心是让定子和转子都能参与能量交换。主电路设计时，转子侧变流器通过滑环连接转子绕组，定子侧直接接入电网。关键点在于：

1. 双向能量通道：转子变流器需支持能量双向流动，发电状态时能量回馈电网，电动状态时从电网取电

2. 电压匹配：转子侧变流器输出电压需与转差率同步变化，典型设计采用IGBT模块搭建两电平拓扑

3. 谐波抑制：通过优化开关频率（通常2-6kHz）和增加LC滤波器，将电流畸变率控制在5%以内

二、检测电路的协同设计

检测电路如同系统的神经系统，必须与主电路深度耦合：

1. 转子位置检测：光电编码器或旋转变压器实时监测转速，精度需达到0.1%以上

2. 电流采样：霍尔传感器布置在变流器输出端，采样频率应超过开关频率10倍

3. 电压保护：在直流母线处设置电压突变检测电路，响应时间小于10μs

三、系统稳定性优化策略

让主电路和检测电路和谐共处需要技巧：

1. 接地隔离：主电路强电与检测弱电采用光纤隔离，避免共模干扰

2. 时序同步：所有采样信号通过FPGA统一时钟管理，消除时间差

3. 动态补偿：根据转速变化实时调整PWM死区时间，保持转矩平稳
