三相四线两块电表接线指南

一、三相四线电表接线原理

三相四线制供电系统包含三根火线（L1/L2/L3）和一根零线（N）。两块电表并联使用时：

1. 电压采样：每块电表需接入全部三相电压

2. 电流采样：电流互感器二次侧分别接入对应相线

3. 零线共用：两块表N线端子需并联后接入主零线

4. 相位对应：L1/L2/L3必须严格按色标对应连接

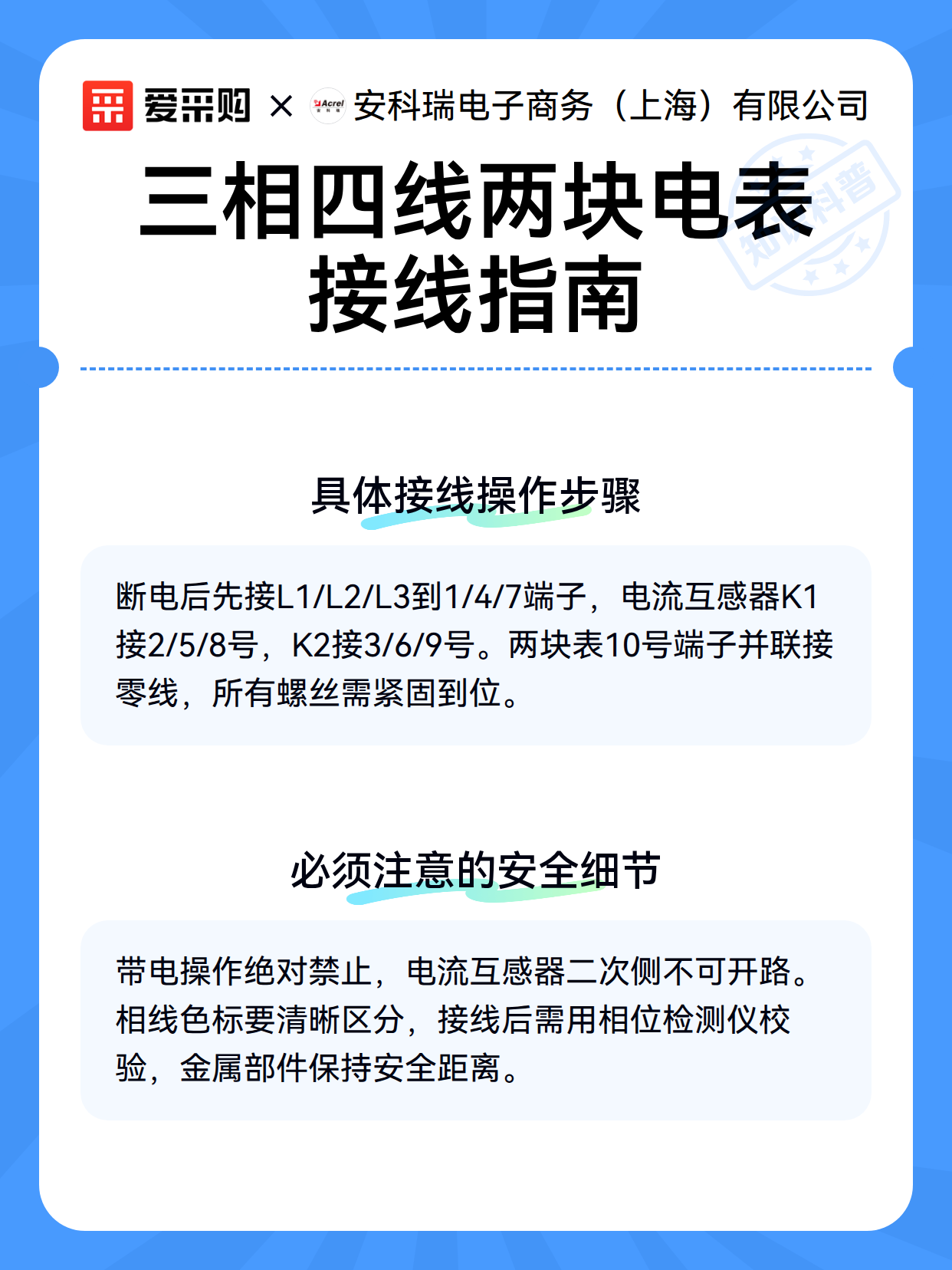

二、具体接线操作步骤

按此顺序操作可避免相位错乱：

1. 断电后打开电表接线盖板

2. 将主线路L1/L2/L3分别接入两块表1/4/7号端子

3. 电流互感器K1端接2/5/8号端子，K2端接3/6/9号端子

4. 两块表10号端子并联后接入系统零线

5. 所有螺丝需用扭矩螺丝刀紧固至合适力度

三、必须注意的安全细节

这些操作失误可能引发严重事故：

• 严禁带电作业，验电后再操作

• 电流互感器二次侧不得开路

• 不同相线绝缘层色标必须区分清晰

• 接线后需用相位检测仪校验相序

• 金属裸露部分需保持足够安全间距
